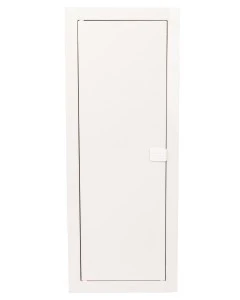

Szafka licznikowa podtynkowa 1‑licznikowa 1‑fazowy 12 modułów IP31 RL 1F 12 2‑061

Szafka licznikowa podtynkowa 1-licznikowa 1-fazowy 12 modułów IP31 RL 1F 12 2-061

Szafka licznikowa RL 1F 12 2-061 przeznaczona do montażu podtynkowego, zaprojektowana jako obudowa dla jednego licznika 1?fazowego i aparatury modułowej o łącznej szerokości 12 modułów. Stosowana w instalacjach elektrycznych budynków mieszkalnych i usługowych do rozdziału obwodów jednofazowych.

Cechy techniczne

• Montaż: podtynkowy, model 1-piętrowy przystosowany do zabudowy w ścianie.
• Wymiary zewnętrzne: wysokość 590 mm, szerokość 230 mm, głębokość 180 mm.
• Liczba modułów: 12 modułów DIN; umożliwia montaż aparatów modułowych (wyłączniki, różnicówki, liczniki pomocnicze itp.).
• Miejsc licznikowych: 1 — przeznaczone do montażu licznika jednofazowego.
• Materiał obudowy: blacha stalowa — konstrukcja zapewniająca sztywność i możliwość uziemienia.
• Liczba szyn montażowych: 2 szyny DIN dla urządzeń modułowych i ułatwionego rozmieszczenia aparatury.
• Dolna przestrzeń połączeniowa: przygotowana z szynami DIN dla wygodnego prowadzenia i zabezpieczenia przewodów przyłączeniowych.
• Stopień ochrony: IP31 — ochrona przed dostępem do części niebezpiecznych narzędziami i większymi cząstkami ciał stałych; ograniczona ochrona przed kroplami wody pionowo spadającymi.
• Przeznaczenie instalacyjne: koncepcja modułowa umożliwia łatwe rozbudowy i wymianę aparatów w warunkach serwisowych.

Zastosowanie produktu

• Instalacje mieszkaniowe jednorodzinne i wielorodzinne jako obudowa licznika 1-fazowego oraz rozdzielnica obwodów gniazdowych i oświetleniowych.
• Budynki użyteczności publicznej i lokalne punkty usługowe wymagające podtynkowych rozwiązań rozdziału energii.
• Modernizacje istniejących instalacji elektrycznych — wymiana lub ujednolicenie obudów licznikowych.
• Projekty, w których wymagana jest instalacja aparatury modułowej do 12 modułów oraz łatwy dostęp do dolnych przyłączy.
