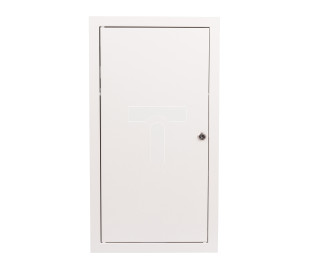

Szafka licznikowa podtynkowa 1-licznikowa 3-fazowy 12 modułów IP31 RL 12 Z 2-082
Jednomiejscowa szafka licznikowa podtynkowa przeznaczona do instalacji trójfazowych, wyposażona w pole na licznik energetyczny oraz przestrzeń na aparaty modułowe (12 modułów). Stosowana w instalacjach budynków mieszkalnych i małych obiektów usługowych do centralnego montażu liczników i zabezpieczeń.
Cechy techniczne
- Wymiary: wysokość 590 mm, szerokość 320 mm, głębokość 210 mm; konstrukcja 1-piętrowa.
- Liczba modułów: 12 modułów na aparaty modułowe (standardowe szerokości modułowe).
- Montaż: podtynkowy, przeznaczona do zabudowy w ścianie murowej lub lekkiej zabudowie wewnętrznej.
- Materiał obudowy: blacha stalowa; konstrukcja umożliwia mocowanie do stelaża podtynkowego.
- Liczba miejsc licznikowych: 1 (przestrzeń i mocowanie dedykowane dla jednego licznika trójfazowego).
- Liczba szyn montażowych: 1 droga montażowa na szynę DIN do montażu aparatów zabezpieczeniowych.
- Dolna przestrzeń połączeniowa: wyposażona w szyny DIN umożliwiające prowadzenie listw zaciskowych i rozdzielenie przewodów.
- Stopień ochrony: IP31, przeznaczona do zastosowań wewnętrznych; ochrona przed przedmiotami stałymi o średnicy >2,5 mm i kroplami wody pionowo spadającymi.
- Przeznaczenie instalacyjne: systemy trójfazowe z wymaganym miejscem na licznik i zabezpieczenia modułowe.
Zastosowanie produktu
- Rozliczenie i zabezpieczenie odbiorców w budynkach mieszkalnych (lokale jednorodzinne i wielorodzinne) z instalacją 3-fazową.
- Instalacje usługowe i małe obiekty komercyjne wymagające jednego punktu pomiarowego i przestrzeni na aparaty modułowe.
- Montaż podtynkowy w korytarzach technicznych, pomieszczeniach instalacyjnych i niszach ściennych; integracja z listwami zaciskowymi i przewodami fazowo-neutralnymi.
- Kontenerowe lub tymczasowe rozdzielnice wewnętrzne, gdzie wymagane są ograniczone wymiary i standardowe mocowanie modułów na szynie DIN.
