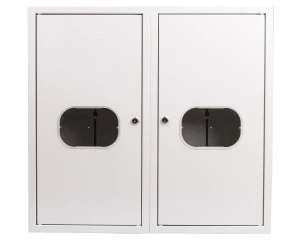

Szafka licznikowa natynkowa 2-licznikowa 3-fazowe 24 moduły IP31 NRL 2L 24 ZSZ 4-326
Szafka licznikowa NRL 2L 24 przeznaczona jest do montażu natynkowego dla dwóch liczników trójfazowych, realizując zabudowę do 24 modułów. Produkt służy do rozdzielenia i zabezpieczenia obwodów pomiarowych oraz dolnych przyłączy w instalacjach niskiego napięcia.
Cechy techniczne
- Wymiary: szerokość 620 mm × wysokość 580 mm × głębokość 220 mm.
- Obudowa: blacha stalowa lakierowana elektrostatycznie, kolor RAL 9003.
- Montaż: natynkowy, model 1-piętrowy.
- Miejsca licznikowe: 2 (przystosowane do liczników trójfazowych), 24 moduły montażowe.
- Liczba pól: 12; liczba szyn montażowych: 2; dolna przestrzeń połączeniowa z szynami DIN.
- Wyposażenie standardowe: szyna montażowa TH35, izolatory i akcesoria montażowe; zabezpieczenia przedlicznikowe.
- Stopień ochrony: IP31 — ochrona przed ciałami stałymi o średnicy ? 2,5 mm.
- Parametry elektryczne (dot. doboru aparatury): prąd znamionowy do 100 A, napięcie do 400 V.
- Opcje dodatkowe: rozwiązania plombowania dostępne na zamówienie.
Zastosowanie produktu
- Instalacje trójfazowe w budynkach wielorodzinnych — montaż natynkowy w pomieszczeniach technicznych i korytarzach przyłączeniowych.
- Rozdzielnie mieszkaniowe i usługowe wymagające zabudowy dwóch liczników oraz dolnych przyłączy z szynami DIN.
- Modernizacje i wymiany istniejących obudów licznikowych, gdzie wymagana jest separacja obwodów pomiarowych i zabezpieczeń.
- Zastosowania w budynkach administracyjnych i przemysłowych o zasilaniu do 400 V i obciążeniach do 100 A, przy zachowaniu wymogów montażowych i eksploatacyjnych.
