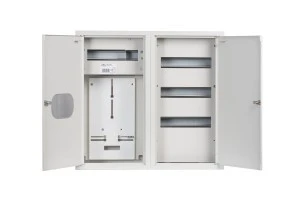

Szafka licznikowa natynkowa 1-licznikowa 3-fazowy 48 modułów IP31 NRL 48 ZSZ 4-312
Szafka licznikowa natynkowa przeznaczona do montażu jednego licznika trójfazowego w instalacjach niskiego napięcia; konstrukcja 1-piętrowa o pojemności 48 modułów, stosowana tam, gdzie wymagane jest rozliczenie energii dla odbiorników trójfazowych.
Cechy techniczne
- Obudowa z blachy stalowej o grubości 0,8 mm, lakierowana w kolorze RAL 9003.
- Stopień ochrony IP31 — zabezpieczenie przed ciałami stałymi >2,5 mm i pionowym padającym kroplom.
- Wymiary: szerokość 620 mm, wysokość 580 mm, głębokość 220 mm.
- Typ: 1-piętrowy, liczba pól: 1, pojemność montażowa: 48 modułów.
- Przeznaczona dla jednego licznika trójfazowego; liczba miejsc TSG: 1.
- Sposób montażu: montaż natynkowy.
- Dolna przestrzeń połączeniowa z zaciskami do przyłączeń przewodów.
- Wyposażenie standardowe: szyna TH35, przewód ochronny oraz opcjonalne akcesoria montażowe.
- Parametry operacyjne: obejmuje zastosowania w instalacjach nN do 100 A i 400 V.
- Brak płyty montażowej w standardzie (Z płytą montażową: Nie).
Zastosowanie
- Rozliczenia energii elektrycznej w instalacjach niskiego napięcia dla jednego odbiorcy trójfazowego.
- Instalacje mieszkaniowe i usługowe wymagające natynkowej zabudowy i ograniczonej głębokości montażowej.
- Stosowanie jako element rozdzielnic budynkowych tam, gdzie wymagane jest miejsce na listwę modułową (48 modułów) oraz dolne przyłącza z zaciskami.
- Sporządzanie rysunków montażowych i dokumentacji technicznej zgodnie z danymi producenta (rysunki dostępne na stronie producenta).
