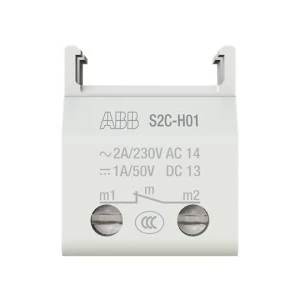

Styk pomocniczy S2C-H01 (kod 2CDS200970R0031) to element pomocniczy przeznaczony do współpracy z wyłącznikami nadmiarowo-prądowymi, stosowany do sygnalizacji stanu i realizacji obwodów pomocniczych w rozdzielnicach oraz układach zabezpieczeń.

Cechy techniczne

• Typ: pomocniczy styk S2C-H01, kod producenta 2CDS200970R0031
• Montaż: boczny (zgodnie z nazwą produktu)
• Konfiguracja styków: 1 styk normalnie zamknięty (NC)
• Wymiary: szerokość 17,4 mm, wysokość 23,1 mm
• Masa: około 0,008 kg
• Produkcja: wyprodukowany w Bułgarii przez ABB Stotz-Kontakt
• Montaż i połączenia: instalacja powinna być wykonana przez wykwalifikowany personel elektroenergetyczny zgodnie z instrukcją producenta
• Kompatybilność: zaprojektowany jako akcesorium do wyłączników nadmiarowo-prądowych oraz urządzeń ochronnych z rodziny ABB S2C

Zastosowanie produktu

• Sygnalizacja stanu wyłącznika (semaforyzacja, obwody sygnalizacyjne)
• Realizacja obwodów pomocniczych w rozdzielnicach przemysłowych i budynkowych
• Rozszerzenie funkcjonalności wyłączników MCB oraz integracja z urządzeniami detekcji łuku (AFDD) jako element dodatkowy
• Stosowanie w układach automatyki i systemach monitoringu stanu zabezpieczeń (BMS/SCADA) — przy zachowaniu właściwych połączeń elektrycznych
• Montaż i uruchomienie wyłącznie przez osoby z odpowiednimi uprawnieniami i według dokumentacji producenta
