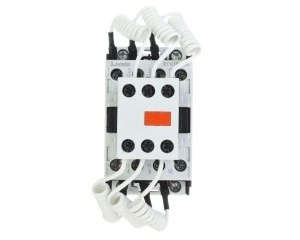

Stycznik do załączania kondensatorów 15kvar przy 400VAC, cewka 230VAC 50/60Hz BFK1810A230

STYCZNIKI DO ZAŁĄCZANIA BATERII KONDENSATORÓW

Znamionowa moc robocza AC-6b (T≤40°C)

9,0 kVAr przy 240VAC

15 kVAr przy 400VAC

17 kVAr przy 440…480VAC

20 kVAr przy 690VAC

Styczniki tego typu wyposażone są w zestyki wczesnego zadziałania. Ten specjalny typ zestyków ma za zadanie łączenie na bardzo krótki okres (2-3 ms w trakcie zamykania stycznika) rezystorów, które ograniczają prąd łączeniowy kondensatorów. Rezystory te są następnie wyłączane, gdy zamykanie stycznika zakończy się, a obciążalność prądowa przenoszona jest na zestyki główne.

Przy tego rodzaju obwodzie możliwe jest znaczne zmniejszenie zużycia wszystkich komponentów systemu, a szczególnie bezpieczników i kondensatorów, co zapewnia przedłużony okres użytkowania i lepszą niezawodność działania. Styczniki te nadają się szczególnie do stosowania w bateriach do poprawy współczynnika mocy, ponieważ nie ma wówczas potrzeby używania ograniczników indukcyjnych jak i wyeliminowane zostaje źródło dodatkowego ciepła. W takim wypadku rozdzielnica może mieć bardziej kompaktowe wymiary.

Wersję BFK produkcji LOVATO Electric zaprojektowano do przełączeń trójfazowych. Szczególną cechą tego typu stycznika są jego zestyki umożliwiające załączanie rezystorów ograniczających, które zamykają się jedynie na czas potrzebny do ograniczenia prądu udarowego, a następnie otwierają się, aby uniknąć ewentualnego przepływu prądów szczątkowych przez rezystory.
