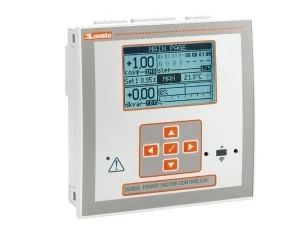

Regulatory współczynnika mocy serii DCRG zaspokajają techniczne wymagania nowoczesnych przemysłowych systemów elektrycznych. Zostały zaprojektowane by spełnić wymogi najbardziej skomplikowanych aplikacji oraz posiadają możliwość rozbudowy funkcjonalności modułami serii EXP. Należy zwrócić uwagę, iż urządzenia zostały wyposażone w optyczny port na panelu przednim, który umożliwia połączenie z komputerem przez wejście USB w celu zaprogramowania regulatora, diagnostyki czy pobierania danych.
Podświetlany wyświetlacz graficzny LCD zapewnia doskonałą widoczność nawet w niekorzystnych warunkach oświetlenia a odczyt pomiarów systemu jest intuicyjny i czytelny.
Główne cechy produktu:
– podświetlany graficzny wyświetlacz LCD o rozdzielczości 128x80 pikseli; tekst dostępny w 10 językach: polski, włoski, angielski, hiszpański, francuski, niemiecki, czeski, rosyjski, portugalski i jeden personalizowany
– możliwość pracy w układach: jednofazowych, trójfazowych, trójfazowych z przewodem neutralnym oraz kogeneracji
– kompensacja mocy biernej pojemnościowej (DCRG8IND)
– kompensacja mocy biernej na pojedynczych fazach
– zastosowanie w układach średniego napięcia (SN)
– poprawne działanie w układach o wysokiej zawartości składowych harmonicznych
– optymalizacja ilości załączeń stopni
– jednorodne zużycie stopni o jednakowej mocy
– pomiar mocy biernej każdego stopnia
– zapis ilości załączeń dla każdego stopnia
– ochrona kondensatorów przed przeciążeniem prądowym na każdej z trzech faz
– ochrona baterii przed przegrzaniem przy użyciu wbudowanego lub zewnętrznego czujnika temperatury
– zabezpieczenie przed chwilowymi zanikami napięcia
– analiza harmonicznych prądu i napięcia
– funkcja szybkiego ustawiania wartości przekładnika prądowego
– interfejs komunikacji USB (CX 01) i Wi-Fi (CX 02) do podłączenia komputera, smartfona czy tableta
– protokoły komunikacji Modbus-RTU TCP i ASCII
– kompatybilność z oprogramowaniem do nadzoru i zarządzania energią i , konfiguracji i zdalnej kontroli i aplikacji na urządzenia z systemem Android/iOS
– możliwość wysyłania i odbierania SMS, wysyłania emaila z alarmami i pliku danych (Klient FTP) z modułem EXP1015).
Charakterystyka robocza
– obwód napięciowy:
• napięcie zasilania pomocniczego: 100...415VAC
• znamionowa częstotliwość: 50/60Hz (±10%)
– obwód prądowy:
• wejście jednofazowe lub trójfazowe
• znamionowy prąd: 5A (lub 1A, programowalny)
– pomiar i kontrola:
• regulacja współczynnika mocy: 0,5 ind. ...0,5 poj.
• zakres pomiaru napięcia: 50...720VAC
• zakres pomiaru prądu: 0,025...6A
• zakres pomiaru temperatury: -30...+85°C
• zakres pomiaru prądu przeciążenia kondensatorów: 0...250%
• typ pomiaru napięcia i prądu: rzeczywiste wartości skuteczne (TRMS).
– wyjścia przekaźnikowe:
• 7 z zestykiem 1Z; 1 z zestykiem przełącznym (ostatnie)
• znamionowa obciążalność: 5A/250VAC w AC1
– wykonanie tablicowe (144x144mm)
– stopień ochrony: IP65 od przodu; IP20 na zaciskach.
