Kompensacja mocy biernej to proces, który pozwala poprawić efektywność energetyczną instalacji elektrycznych poprzez neutralizację nadmiaru mocy biernej. Nadmiar ten jest generowany głównie przez urządzenia o charakterze indukcyjnym, takie jak silniki, transformatory czy pompy ciepła. Obciąża w ten sposób sieć energetyczną i prowadząc do strat oraz dodatkowych kosztów. W artykule omówimy, czym jest kompensacja mocy biernej, jakie przynosi korzyści oraz gdzie znajduje swoje zastosowanie.

Spis treści:

1. Czym jest kompensacja mocy biernej?
2. Jakie urządzenia pobierają moc bierną?
3. Jak sprawdzić poziom mocy biernej?
4. Jak doprowadzić do kompensacji mocy biernej?
5. Ile kosztuje kompensacja mocy biernej?
6. Jakie są korzyści z zastosowania kompensacji mocy biernej?

Czym jest kompensacja mocy biernej?

Kompensacja mocy biernej to proces redukcji lub eliminacji mocy biernej w sieci elektrycznej. Moc bierna nie wykonuje użytecznej pracy, ale jest niezbędna do funkcjonowania urządzeń elektromagnetycznych, takich jak transformatory i silniki. Aby uniknąć zakłóceń pracy właściwej silnika, moc bierną należy kompensować lub eliminować. W tym celu używa się kondensatorów, które neutralizują wytworzoną moc bierną.

Co to jest moc bierna?

Moc bierna jest składnikiem prądu elektrycznego, który nie wykonuje użytecznej pracy, ale jest niezbędny do funkcjonowania urządzeń elektrycznych.

Możemy to zrozumieć na przykładzie kołowrotka z wiadrem wyciągającym wodę ze studni. Pracą właściwą jest tutaj wyciąganie wody, natomiast moc bierna to energia używana do opuszczania pustego wiadra, co umożliwia wykonanie pracy właściwej.

W prawdziwym świecie układem wymagającym mocy biernej jest silnik elektryczny, gdzie moc bierna jest wykorzystywana do utrzymania pola elektromagnetycznego.

Więcej na temat mocy (nie tylko biernej) w odrębnym artykule: Co to jest moc prądu elektrycznego? Definicja, jednostka, wzór.

Czemu służy kompensacja mocy biernej?

Kompensacja mocy biernej służy poprawie efektywności pracy systemów elektroenergetycznych poprzez redukcję ilości mocy biernej w sieci. Oto główne cele i korzyści wynikające z kompensacji mocy biernej:

1. Zmniejszenie strat energii w sieci
   - Moc bierna powoduje przepływ dodatkowego prądu w przewodach, co zwiększa straty energii w formie ciepła w liniach przesyłowych i transformatorach. Kompensacja mocy biernej zmniejsza te straty.
2. Poprawa współczynnika mocy (cos φ)
   - Współczynnik mocy określa efektywność wykorzystania energii elektrycznej. Wysoki współczynnik mocy oznacza, że więcej mocy czynnej (użytecznej) jest dostarczane do odbiorników przy mniejszym przepływie mocy biernej. Kompensacja pozwala zbliżyć współczynnik mocy do wartości 1.
3. Zmniejszenie obciążeń transformatorów i linii przesyłowych
   - Redukcja mocy biernej zmniejsza całkowite obciążenie prądowe sieci, co pozwala na bardziej efektywne wykorzystanie istniejących urządzeń i linii przesyłowych.
4. Obniżenie kosztów energii
   - Operatorzy sieci często naliczają dodatkowe opłaty za niski współczynnik mocy lub nadmiar mocy biernej. Kompensacja pozwala uniknąć tych opłat.
5. Stabilizacja napięcia w sieci
   - Nadmiar mocy biernej może powodować wahania napięcia w sieci, co negatywnie wpływa na działanie urządzeń elektrycznych. Kompensacja pomaga utrzymać stabilne napięcie.
6. Zwiększenie wydajności urządzeń elektrycznych
   - Przy wysokim współczynniku mocy urządzenia elektryczne, takie jak silniki, działają bardziej efektywnie, co może przedłużyć ich żywotność i zmniejszyć koszty eksploatacji.
7. Zwiększenie dostępnej mocy dla innych odbiorców
   - Dzięki kompensacji moc bierna jest neutralizowana lokalnie (np. w zakładzie przemysłowym), co pozwala na wykorzystanie większej mocy czynnej przez innych użytkowników sieci.

Jakie urządzenia pobierają moc bierną?

Moc bierną pobierają głównie urządzenia indukcyjne, które potrzebują pola elektromagnetycznego do prawidłowego funkcjonowania. Do takich urządzeń zaliczają się:

• silniki elektryczne,

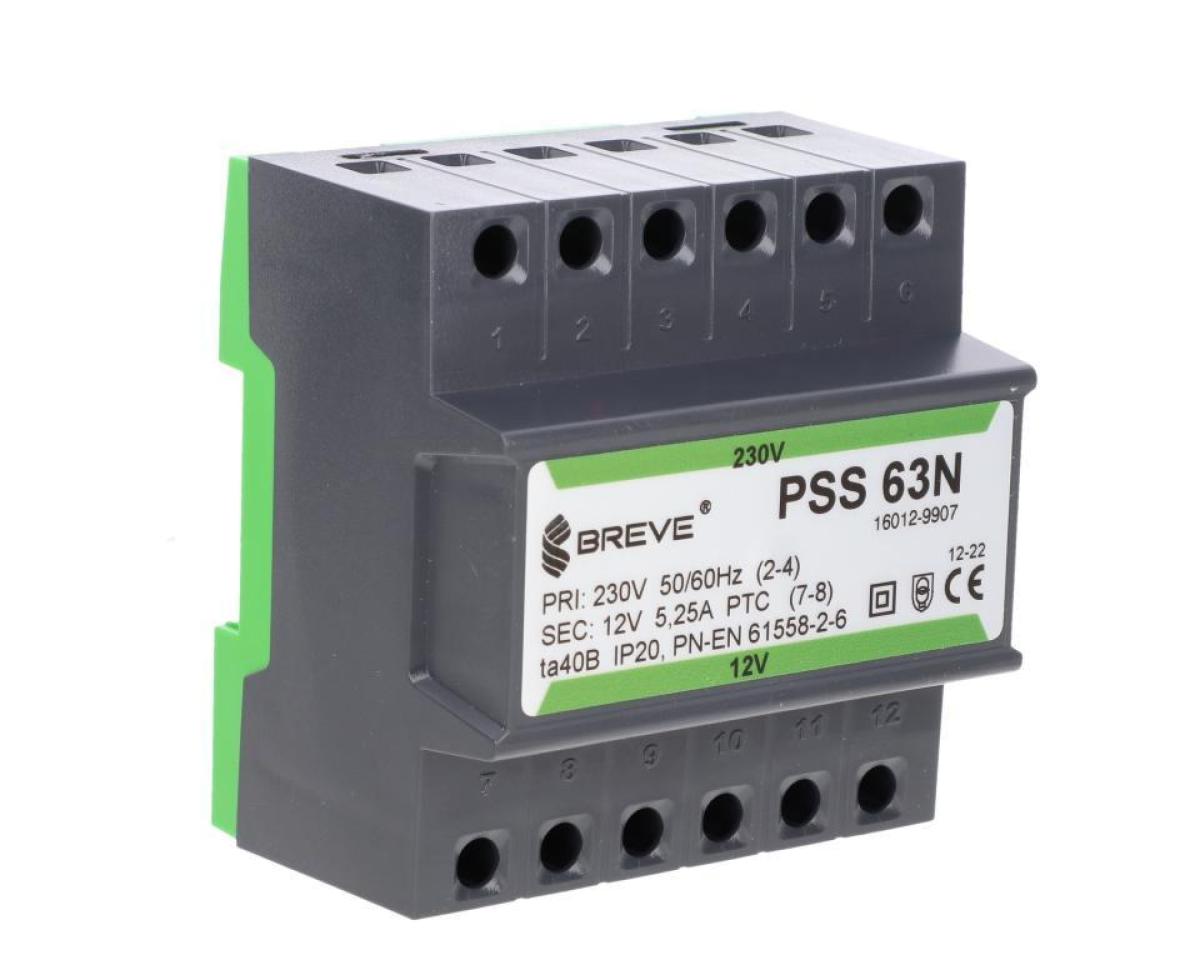

• transformatory,
• przekaźniki,

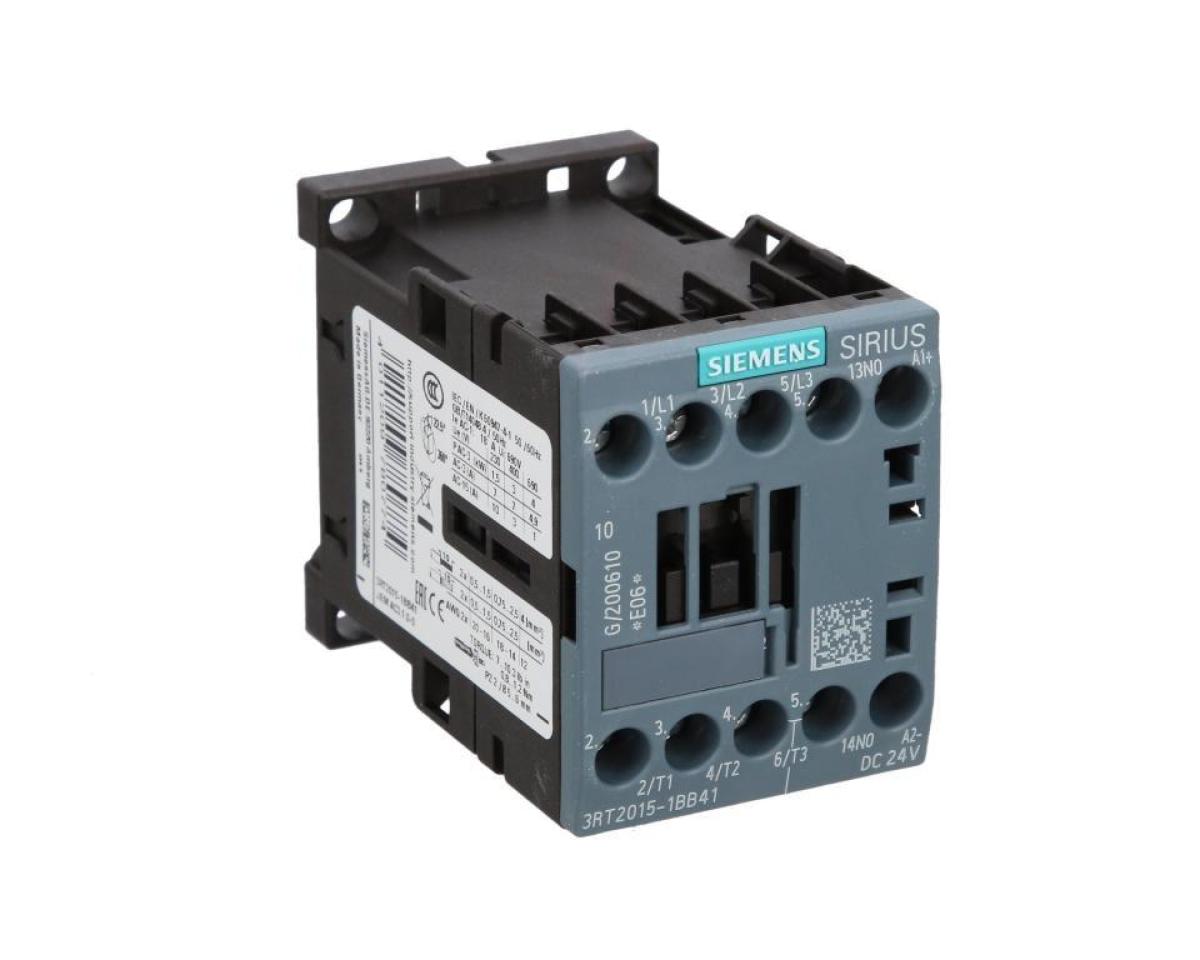

• styczniki.

Co wytwarza moc bierną?

Moc bierną wytwarzają urządzenia indukcyjne i pojemnościowe. Jest to istotne, ponieważ każde urządzenie wytwarzające moc bierną potrzebuje odpowiedniego kompensatora, aby mogło prawidłowo funkcjonować. Przykładowo, silnik elektryczny (urządzenie indukcyjne) wymaga mocy biernej do utrzymania swojego pola elektromagnetycznego, podczas gdy kondensator (urządzenie pojemnościowe) może kompensować tę moc bierną.

Jak sprawdzić poziom mocy biernej?

Poziom energii biernej można sprawdzić za pomocą analizatorów jakości energii lub liczników energii elektrycznej z funkcją pomiaru mocy biernej. Te urządzenia umożliwiają dokładne monitorowanie ilości mocy biernej w sieci.

Jak kontrolować moc bierną?

Kontrolowanie energii biernej wymaga regularnego monitorowania sieci oraz stosowania urządzeń kompensujących, takich jak baterie kondensatorów czy automatyczne układy kompensacyjne. W zależności od potrzeb można zastosować różne metody kompensacji, aby zapewnić optymalne działanie systemu.

Jak doprowadzić do kompensacji mocy biernej?

Kompensację mocy biernej osiąga się głównie za pomocą kondensatorów. Kondensator, generując przeciwną moc bierną, neutralizuje moc bierną wytworzoną w silniku elektrycznym. Kondensatory są najpopularniejszymi urządzeniami stosowanymi w tym celu, ze względu na ich skuteczność i prostotę (Jak dobrać kompensator mocy biernej? - sprawdź).

Jakie są metody kompensacji mocy biernej?

Do najpopularniejszych metod kompensacji mocy biernej należą:

1. Kondensatory statyczne – instalowane w pobliżu urządzeń pobierających moc bierną.
2. Baterie kondensatorów – używane do kompensacji większych instalacji.
3. Dławiki – stosowane głównie w sieciach z dużą ilością odbiorników o charakterze pojemnościowym.
4. Regulowane układy kompensacyjne – automatycznie dostosowujące poziom kompensacji do bieżących potrzeb.

Stosowanie kondensatorów

Zakład przemysłowy wykorzystuje dużą liczbę silników elektrycznych do napędzania taśm produkcyjnych. Silniki te generują moc bierną indukcyjną, która obciąża sieć elektroenergetyczną i powoduje spadek współczynnika mocy (np. cos φ = 0,7). Operator energetyczny nalicza dodatkowe opłaty za niski współczynnik mocy, co zwiększa koszty działalności.

Rozwiązanie:

W celu poprawy współczynnika mocy fabryka instaluje baterię kondensatorów w głównej rozdzielnicy elektrycznej. Kondensatory generują moc bierną pojemnościową, która kompensuje moc bierną indukcyjną generowaną przez silniki. W efekcie współczynnik mocy poprawia się do wartości 0,95.

Korzyści:

1. Zmniejszenie opłat za moc bierną: Fabryka unika kar za niski współczynnik mocy.
2. Zredukowanie strat w sieci: Obciążenie prądowe linii zasilających spada, co zmniejsza straty energii.
3. Lepsze wykorzystanie mocy czynnej: Więcej energii elektrycznej jest przeznaczone na pracę silników, a nie na przepływ mocy biernej.

Kompensatory statyczne

Farma wiatrowa o mocy 50 MW produkuje energię elektryczną, ale ze względu na zmienność wiatru obciążenie sieci elektroenergetycznej dynamicznie się zmienia. Generatory w turbinach wiatrowych powodują również zmiany mocy biernej w zależności od obciążenia i warunków atmosferycznych. Te fluktuacje mogą prowadzić do niestabilności napięcia w sieci.

Rozwiązanie:

Na farmie wiatrowej instaluje się kompensator statyczny (SVG). Urządzenie to monitoruje w czasie rzeczywistym przepływ mocy w sieci i automatycznie kompensuje moc bierną, generując lub pochłaniając ją w zależności od potrzeb.

Korzyści:

1. Stabilizacja napięcia: Kompensator utrzymuje stabilne napięcie w sieci, co poprawia jakość energii dostarczanej do odbiorców.
2. Szybka reakcja na zmiany: SVG reaguje w czasie rzeczywistym na fluktuacje mocy biernej spowodowane zmianami wiatru.
3. Ochrona sieci: Minimalizuje ryzyko przeciążenia linii przesyłowych i poprawia stabilność całego systemu elektroenergetycznego.

Ile kosztuje kompensacja mocy biernej?

Inwestycja w system kompensacji mocy biernej może wynosić od kilku do kilkudziesięciu tysięcy złotych. Na przykład, usługa montażu urządzenia do kompensacji mocy biernej o mocy do 100 kVAR może kosztować około 780 zł, podczas gdy dla mocy do 200 kVAR cena wynosi około 1 040 zł.

Koszt kompensacji mocy biernej zależy od wielu czynników, takich jak:

• wielkość instalacji,
• rodzaj zastosowanych urządzeń,
• specyfika obciążenia w danym zakładzie.

Warto też zapoznać się z produktami na rynku, które w zależności od naszych potrzeb różnią się ceną oraz parametrami, w ten sposób możemy dokładnie oszacować koszt takiej instalacji.

Ile można zaoszczędzić na kompensacji mocy biernej?

Odpowiednio dobrany system kompensacji mocy biernej może obniżyć koszty energii elektrycznej nawet o 10-30%, eliminując dodatkowe opłaty naliczane przez dostawcę energii za przekroczenie dopuszczalnego współczynnika mocy. W wielu przypadkach inwestycja w kompensację mocy biernej zwraca się w ciągu od 6 miesięcy do 3 lat, w zależności od wielkości przedsiębiorstwa, charakterystyki poboru mocy oraz poziomu występujących opłat za energię bierną.

Kto płaci za moc bierną?

1. Duże zakłady przemysłowe i biznesowe:
   - Fabryki, centra handlowe, szpitale i inne zakłady korzystające z urządzeń o dużym poborze mocy, takich jak silniki elektryczne, transformatory czy klimatyzatory. Te urządzenia generują moc bierną indukcyjną, która obciąża sieć.
2. Budynki użyteczności publicznej:
   - Wysokie zapotrzebowanie na moc bierną pojawia się w budynkach z systemami HVAC (ogrzewanie, wentylacja i klimatyzacja) oraz intensywnym oświetleniem.
3. Odbiorcy indywidualni:
   - Z reguły gospodarstwa domowe nie są obciążone opłatami za moc bierną ze względu na niewielki jej wpływ na sieć. Wyjątek mogą stanowić nowoczesne domy z dużą ilością zaawansowanych urządzeń elektrycznych.

Warto już teraz kontrolować zużycie mocy biernej, aby unikać dodatkowych opłat. Jeśli szukasz sposobów na uzyskanie dofinansowania do prądu, może zainteresuje Cię ten artykuł: Dopłata do prądu. Jak dostać bon energetyczny?

Jakie są korzyści z zastosowania kompensacji mocy biernej?

Kompensacja mocy biernej przynosi wiele korzyści, w tym:

• obniżenie rachunków za energię elektryczną,
• zwiększenie efektywności energetycznej,
• redukcja strat mocy w przewodach,
• zmniejszenie ryzyka przeciążenia sieci.

Podsumowując, kompensacja mocy biernej jest kluczowym elementem zarządzania energią elektryczną, który prowadzi do oszczędności i poprawy efektywności systemów energetycznych.

FAQ - Najczęściej zadawane pytania

Czym się różni kompensator mocy biernej od tradycyjnej baterii kompensatorów?

Kompensator mocy biernej, taki jak statyczny generator mocy biernej (SVG), jest bardziej zaawansowanym i dynamicznym urządzeniem niż tradycyjna bateria kondensatorów. Kompensator statyczny reaguje w czasie rzeczywistym na zmiany obciążenia, dostosowując ilość generowanej lub pochłanianej mocy biernej, podczas gdy bateria kondensatorów działa skokowo i jest mniej elastyczna w zmiennych warunkach.

Kompensatory statyczne pozwalają na płynną i precyzyjną regulację mocy biernej, czego nie oferują tradycyjne baterie. Dzięki temu SVG sprawdzają się w dynamicznych systemach, takich jak farmy wiatrowe czy przemysł, podczas gdy baterie kondensatorów są odpowiednie dla stabilnych aplikacji. Choć kompensatory statyczne są droższe, oferują większą funkcjonalność niż tańsze baterie kondensatorów.

Czy falownik kompensuje moc bierną?

Nowoczesne falowniki mogą kompensować moc bierną, ale zależy to od ich modelu i konfiguracji. W instalacjach fotowoltaicznych niektóre falowniki potrafią aktywnie kompensować moc bierną, szczególnie jeśli mają odpowiednią funkcję wbudowaną. W układach napędowych przemienniki częstotliwości (VFD) zmniejszają pobór mocy biernej z sieci poprzez swoje obwody. Starsze modele falowników lub źle skonfigurowane urządzenia mogą jednak nie oferować pełnej kompensacji mocy biernej.

Czy pompa ciepła generuje moc bierną?

Pompa ciepła generuje moc bierną, ponieważ zawiera silniki elektryczne i sprężarki o charakterze indukcyjnym. Sprężarki oraz wentylatory w pompie ciepła powodują przepływ mocy biernej indukcyjnej, co skutkuje obniżeniem współczynnika mocy, który często wynosi poniżej 0,95. W efekcie może to prowadzić do dodatkowych opłat za moc bierną w instalacjach pozbawionych odpowiedniej kompensacji. Rozwiązaniem tego problemu jest instalacja lokalnych baterii kondensatorów lub kompensatorów statycznych, które skutecznie neutralizują nadmiar mocy biernej.

Czy ponoszę koszty za energię bierną?

Dla odbiorców indywidualnych: W gospodarstwach domowych zazwyczaj nie nalicza się opłat za moc bierną, ponieważ liczniki nie rejestrują jej przepływu. Dotyczy to jednak odbiorców z małą mocą przyłączeniową.

Dla odbiorców biznesowych i przemysłowych: Operatorzy energetyczni naliczają opłaty za przekroczenie dopuszczalnego poziomu mocy biernej lub niski współczynnik mocy (np. poniżej 0,95). Opłaty są naliczane, jeśli limity określone w umowie z operatorem zostaną przekroczone, np. współczynnik mocy spadnie poniżej ustalonej wartości. Aby uniknąć kosztów, można zainstalować urządzenia do kompensacji mocy biernej, takie jak kondensatory lub kompensatory statyczne, które skutecznie ograniczają dodatkowe opłaty.
