Praktyczne podejście do instalacji natynkowej. Poznaj rury firmy Kopos

kopos instalacja natynkowa

Artykuł sponsorowanyArtykuł sponsorowany
Artykuł sponsorowany


Każdy z nas potrzebuje jakiejś zmiany. Dopasowanie otaczającego świata do naszych potrzeb, wymagań i poczucia estetyki to natura każdego człowieka. Środowisko, w którym żyjemy, powinno być przyjazne, dlatego tworzymy miejsca, gdzie będziemy czuć się dobrze i wygodnie. Nie bez znaczenia jest też oryginalność. Skąd czerpać inspiracje na oryginalne pomysły?

Spis treści:

  1. Nowoczesna instalacja natynkowa
  2. Czym wyróżniają się instalacje natynkowe? Słowo o parametrach technicznych
  3. Rodzaje rur gwintowanych do każdego rodzaju instalacji natynkowej
  4. Uchwyty do rur jako wsparcie każdej instalacji natynkowej
  5. Stwórz industrialne pomieszczenie w stylu retro
  6. Wybierz odpowiednie rury i listwy do instalacji natynkowej
  7. Dobieraj gniazda i łączniki dedykowane do danego typu instalacji natynkowej

Nowoczesna instalacja natynkowa

Nowe pomysły to nic innego jak łączenie tego, co już było z obecnymi trendami. Świetnym przykładem są nowoczesne pomieszczenia tzw. lofty w stylu industrialnym. Zaadaptowanie starych budynków przemysłowych na mieszkania lub biura dosłownie zalało rynek mieszkaniowy w ostatnich latach. Oprócz świetnie zachowanych ceglanych ścian, czy widocznych elementów wentylacji, trzeba było także pomyśleć o instalacji elektrycznej, która wpasowałaby się w ten trend. Większość tychże instalacji prowadzona była natynkowo. W zależności od założeń można ją poprowadzić w rurach stalowych lub tych z tworzyw sztucznych.

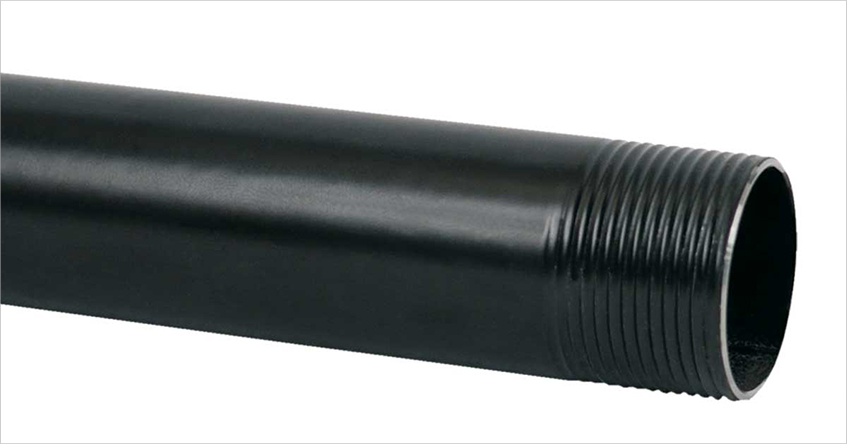

Rura stalowa 6013_EOZ
Rura stalowa 6013_EOZ

Czym wyróżniają się instalacje natynkowe? Słowo o parametrach technicznych

Prowadzenie instalacji natynkowych w rurach stalowych wyróżnia się wysoką wytrzymałością, ponieważ niektóre z nich mają odporność mechaniczną do 4000 N/5 cm. Rury o takich parametrach znajdziesz w ofercie firmy Kopos Elektro PL. Są one gwintowane i dostępne w rozmiarach zewnętrznych od 16 mm do 63 mm.
Dostępne są dwa kolory wykończeń:

  • srebrny, czyli ocynkowane ogniowo (60xx ZN_F) lub z blachy cynkowanej metodą Sendzimira (60xx ZNM_S),
  • czarny, czyli rury malowane proszkowo w kolorze RAL 9005 (60xx_EOZ lub 60xx_ECZ).

Oprócz dwóch dostępnych kolorów, wykończenia mają swoją odporność na działania czynników chemicznych.
WAŻNE: Rury cynkowane ogniowo mają największą trwałość, ale mimo że cynkowanie pięknie się prezentuje, to po jakimś czasie warstwa cynku utleni się i zmatowieje.

Poniżej oznaczenia katalogowe:
xx – zmieniający się symbol katalogowy w zależności od rozmiaru,kolory RAL podane są w przybliżeniu,
yyy - zmieniający się symbol konfiguracji w zależności od właściwości produktu.

Licznik energii Finder 7M.24.8.230.0010

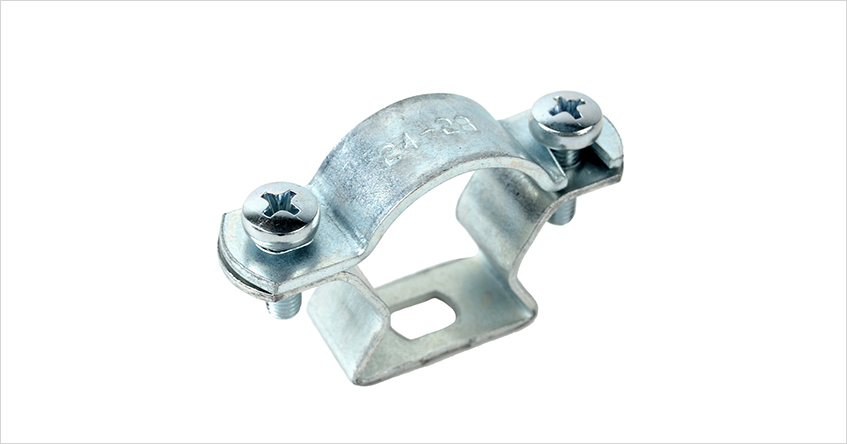

Uchwyt OMEGA 5263 ZNM_S

Rodzaje rur gwintowanych do każdego rodzaju instalacji natynkowej

Każda gwintowana rura posiada w komplecie nakręconą złączkę. Analogicznie jest z kolankami 90° (61xx_yyy). Jeśli zajdzie potrzeba skrócenia rury, to dodatkowe złączki dostępne są w dwóch wariantach – gwintowane (3xx/1yyy) i bez gwintu (3xx/2yyy).

Potrzeby są zróżnicowane, dlatego przez lata stworzyliśmy kilka rodzajów rur. Produkowane są one w dwóch standardowych wariantach:

  • EN – z gwintem metrycznym;
  • CSN – z gwintem PG.

Jeśli rura ma stanowić jedynie element ozdobny lub nie powinna mieć możliwości uszkodzenia innych elementów przez swój ostry gwint, możemy użyć rury bez gwintu. Są one wykonane jak poprzednio ze stali (62xx_yyy). Mamy też rury wykonane z aluminium (62xx AL_XX) i tak, jak wcześniej wymienione, posiadają odpowiednie złączki i kolanka. Nie zapomnijmy jednak o tym, że rury te trzeba jakoś przytwierdzić do ścian i sufitów. Uchwyty do rur to kolejne akcesorium, jakie jest dostępne i to w szerokiej gamie.

Uchwyty do rur jako wsparcie każdej instalacji natynkowej

Uchwyty możemy podzielić na 3 grupy:

  • Dociskające – uchwyt opasa rurę i jest przykręcany z dwóch stron rury do podłoża, co powoduje jej dociśnięcie (52xx PCyyy).
  • Utrzymujące odstęp od podłoża – uchwyt mocowany jest za pomocą jednej śruby lub kotwy do podłoża, a rura wkładania jest do podstawy tego uchwytu i za pomocą dwóch śrub i opaski zewnętrznej dociskana jest do podstawy uchwytu. Uchwyty te, ze względu na podobieństwo do greckiej litery, dostały nazwę Omega (52xx yyy).
  • Podwieszane – uchwyty mają podobną budowę co uchwyty Omega, ale różnica polega na tym, że dolna część posiada już gwint, dzięki czemu mamy możliwość podwieszenia go na długim pręcie gwintowanym zakotwionym w suficie (52xx D_ZNCR).

Pamiętajmy też o zabezpieczeniu przewodów lub innych przedmiotów podczas montażu. W tym przypadku można każde zakończenie rury wyposażyć w wyprowadzenie z tworzywa sztucznego: zewnętrzne (48xx_yyy) lub wewnętrzne (49xx_XX).

Stwórz industrialne pomieszczenie w stylu retro

Produkt, który jest w naszej ofercie najdłużej to tzw. rury KOPEX (33xx_yy), które w odróżnieniu od poprzednich są giętkie, a nie sztywne. Montuje się je aktualnie wyłącznie w celach estetycznych, dlatego ich produkcja powoli dobiega końca. Mają niepowtarzalny charakter, który nadaje pomieszczeniu industrialnego retro charakteru. Niegdyś korzystało się z nich, aby zmienić kierunek prowadzonej trasy. Jak są zbudowane?

Wewnątrz wyściełane są paskami papieru nasączonymi specjalną substancją, które są na siebie nawinięte, a na zewnątrz oplecione karbowaną stalową taśmą. Peszel tego typu ma wytrzymałość mechaniczną na poziomie 750 N/5 cm. Produkty tego typu pozwalają zbudować wytrzymałą i ciekawą designersko instalację, która będzie jednocześnie funkcjonalna i estetyczna.

W ofercie mamy także produkty z tworzywa sztucznego. Możemy zaproponować wiele rozwiązań z PVC i materiałów bezhalogenowych oraz polipropylenu (PP), polietylenu (PE) i poliamidu (PA). Rury z tworzywa sztucznego można wstępnie podzielić na sztywne i giętkie (peszle) oraz na cztery podstawowe kolory:

  • jasnoszarym (RAL 7035 – oznaczenie w konfiguracji „K”),
  • ciemnoszarym (RAL 7012 – oznaczenie „L”),
  • czarnym (RAL 9005 – oznaczenie „F”),
  • białym (RAL 9003 – oznaczenie „H”).

Kolory RAL podane są w przybliżeniu. Mamy też podział ze względu na wytrzymałość mechaniczną. Od 320 N/5 cm (15xx_yyy) przez 750 N/5 cm (40xx_yyy) do 1250 N/5 cm (80xx_yyy). Najbardziej popularne to rury z serii 15xx_yyy, ponieważ cechują się najniższą ceną, a ochrona na poziomie 320N spokojnie wystarcza w codziennym użytkowaniu.

Rury z naszej oferty są kielichowe, więc nie trzeba martwić się o złączki. Przy większych rozmiarach rury są proste, ale zawierają złączki. Złączki (02xx_yB) oraz inne elementy, takie jak kolana 90° (41xx_yB) oraz uchwyty (53xx_yB), są produkowane w tych samych odcieniach, dzięki czemu tak położona instalacja nie będzie drażniła tym, że poszczególne elementy posiadają inne kolory. Poza tym uchwyty wyposażone są w elementy ułatwiające instalację:

Szyny boczne pozwalające na łączenie kilku uchwytów, nawet o różnych rozmiarach w szereg, co ułatwia prowadzenie oddzielnych obwodów równolegle w estetycznych, równych odstępach.
Rowki pozwalające na umiejscowienie rur w listwie nośnej serii 5820/yyy, aczkolwiek każdy uchwyt ma swój otwór montażowy, przez który można go przymocować do podłoża za pomocą śruby.

Wybierz odpowiednie rury i listwy do instalacji natynkowej

Jeśli potrzebujesz zrobić obejście innej instalacji lub nietypowy zakręt możesz wykorzystać rury karbowane z rodziny MonoFlex (14xx_yyy) lub Super MonoFlex (12xx_yyy) i złączek (02xx_yB). Prowadząc trasy natynkowe czasem potrzeba rozdzielić trasę lub zrobić podłączenie i oprócz puszek osprzętowych możemy tego typu rozgałęzienia zrobić w puszkach zamykanych (81xx_yA) lub hermetycznych o szczelności IP 66 (KSK xxx_yB).

Innym sposobem na prowadzenie przewodów w instalacji natynkowej jest użycie listew i kanałów firmy Kopos. W katalogu „Materiały elektroinstalacyjne” w dziale zielonym odnajdziesz pełną gamę produktów wykonanych z tworzywa sztucznego w najróżniejszych rozmiarach i formach. Pierwszym co rzuca się w oczy, jest bez wątpienia kolor. Gama kolorystyczna naszych listew i kanałów posiada aż 5 wariantów kolorystycznych. Znajdziesz tu listwy z okleiną w kolorze: brzozy różowej (oznaczenie _I1) lub dębu ciemnego (oznaczenie _I2) oraz listwy z kolorowego tworzywa, czyli jasne drewno (_SD) i ciemne drewno (_TD). Poza tym we wrześniu 2022 roku do sprzedaży trafiło 5 rozmiarów listew w kolorze czarnym (_FD). Warto nadmienić, że listwy czarne wykonane są z materiału odpornego na promieniowanie ultrafioletowe, co pozwala na instalację ich w miejscach, gdzie koryto może być narażone na jego działanie (np. przy oknach).

Oprócz kolorów w naszym katalogu znajdziesz różnego rodzaju kształtki dopasowane do prawie każdego kanału i listwy. Oto 6 podstawowych:

  • końcowa (xxx1_yy),
  • łącząca (xxx2_yy),
  • kątowa (xxx3_yy),
  • odgałęźna (xxx4_yy),
  • narożna wewnętrzna (xxx5_yy),
  • narożna zewnętrzna (xxx6_yy).

Dobieraj gniazda i łączniki dedykowane do danego typu instalacji natynkowej

Do mniejszych listew, które mają za zadanie zasilić poszczególne gniazda i łączniki, mamy dedykowane puszki LK do instalacji osprzętu, również w kolorach. Większa część instalacji natynkowych prowadzona jest w budynkach użyteczności publicznej, takich jak szkoły, urzędy, biura czy szpitale. W większości przypadków wymagana jest tam możliwość adaptacji w zależności od rozkładu biurek, stanowisk i innych ruchomych elementów. W takich sytuacjach polecanym rozwiązaniem są duże kanały z możliwością instalacji gniazd bezpośrednio w kanale, co nie ogranicza do jednej koncepcji.

Kanały PK z naszej oferty mają taką możliwość. Przygotowanie ich do montażu gniazd lub włączników modułowych to jedynie przecięcie w interesującym nas miejscu pokrywy i zatrzaśnięcie tam własnego modułu. Trzeba jednak pamiętać o bezpieczeństwie i aktualnych przepisach, więc zdecydowanie polecamy produkty wykonane z materiałów bezhalogenowych. Ogólne mówiąc to takie, które nie zawierają kilku pierwiastków, między innymi fluoru [F], chloru [Cl] i bromu [Br]. Firma Kopos oferuje produkty bezhalogenowe, które oznaczone są symbolem HF w symbolu katalogowym lub jako zielony listek na stronie w katalogu, przy konkretnym produkcie.
