SC‑DHTS‑PT1000 Przetwornik wilgotności i temperatury 0‑10V, 2‑10V, 4‑20mA, 0‑20mA, 0‑5V, RS485 Modbus RTU
- Producent:SMART CONTROLS S.C.
- Indeks producenta:SC-DHTS-PT1000
- Indeks TIM:0001-00018-37722
- Kategoria:Higrostaty
- Ocena:

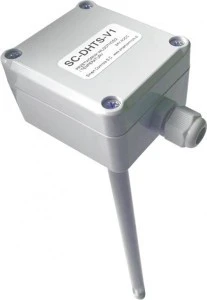

Kanałowy przetwornik wilgotności i temperatury SC-DHTS, oparty na wysokiej jakości czujniku firmy Sensirion serii SHT, służy do pomiaru wilgotności względnej i bezwzględnej, temperatury, punktu rosy oraz entalpii powietrza w kanałach wentylacyjnych. Mierzone przez czujnik wartości prezentowane są przez dwa niezależne wyjścia analogowe, z których każde może pracować w jednym z pięciu możliwych do wyboru standardów przemysłowych – 0-10V, 2-10V, 4-20mA, 0-20mA oraz 0-5V. Dodatkowo, przetwornik posiada wbudowany port komunikacyjny RS485 obsługujący protokół Modbus RTU, pozwalający na odczyt mierzonych wartości oraz , pasywny czujnik temperatury PT1000.
Opis wyprowadzeń przetwornika |
|
G |
Zasilanie przetwornika +24V ±15% AC/DC |
G0 |
Potencjał odniesienia przetwornika (0V-GND) |
A |
Linia komunikacji RS485 (D+) |
B |
Linia komunikacji RS485 (D-) |
TS |
Wyjście pasywnego czujnika temperatury PT1000 |
G0 |
Potencjał odniesienia przetwornika (0V-GND) |
T |
Wyjście analogowe pomiaru temperatury (konfigurowalne) |
H |
Wyjście analogowe pomiaru wilgotności (konfigurowalne) |
