Rozrusznik gwiazda‑trójkąt 22A 11kW przy 400VAC, sterowanie 230VAC BFA01270230
- Producent:LOVATO
- Seria produktu:STYCZNIKI BF
- Indeks producenta:BFA01270230
- Indeks TIM:0002-00000-81641
- Kategoria:Stycznikowe układy gwiazda-trójkąt
- Ocena:
Cena:

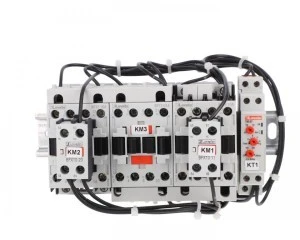

Rozrusznik gwiazda-trójkąt, bez obudowy do silników o mocy do 11 kW przy 400 VAC.
Maksymalny prąd roboczy (≤440 V) 22 A.
Czas rozruchu do 12 sekund i maksymalnie 30 operacji na godzinę.
W skład rozrusznika wchodzą 3 styczniki wraz zestykami pomocniczymi, przekaźnik czasowy do tego typu rozruszników – typ TMST oraz mostki łączeniowe.
Uwaga! Przekaźnik termiczny z serii RF38... należy zakupić i zamontować osobno.
Doboru przekaźnika termicznego dokonuje się na podstawie 58% prądu znamionowego silnika (Ie).
Przykład: Ie=22 A; 58%; Ie=12,76 A.
Należy wybrać przekaźnik termiczny RF381400 (zakres nastaw 9...14 A). Przekaźnik należy ustawić na ok. 12,8 A.
Dane techniczne
CN
8537109800
Znamionowa moc pracy przy AC-3, 400 V [kW]
11
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
230
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Z obsługą magistrali
Rodzaj napięcia sterowania
AC
PKWiU
27.12.31.0
Znamionowy prąd pracy Ie [A]
22
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
230
Funkcja
Rozruch gwiazda-trójkąt
Z wyzwalaczem zwarciowym
Stopień ochrony (IP)
IP20
Dane logistyczne
Ean
8013975155462
Szerokość opakowania [mm]
155
Waga z opakowaniem [kg]
1.58
Wysokość opakowania [mm]
140
Długość opakowania [mm]
210
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
