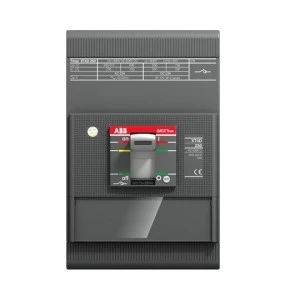

Rozłącznik kompaktowy 3P XT4D 250 3p FF bez wyzwalacza In=250A 1SDA068212R1
Rozłącznik kompaktowy SACE Tmax XT4D 250 to trzybiegunowy rozłącznik/wyłącznik odłączający stałej konstrukcji z przednimi zaciskami, przeznaczony do izolacji obwodów niskiego napięcia w rozdzielniach i tablicach rozdzielczych. Model dostarczany bez wyzwalacza o znamionowym prądzie ciągłym 250 A.
Cechy techniczne
- Znamionowy prąd ciągły (Iu): 250 A
- Liczba biegunów: 3 (trzybiegunowy)
- Maksymalne znamionowe napięcie pracy Ue (AC): 690 V
- Kategoria pracy: AC-23; znamionowa moc pracy przy 400 V: 110 kW
- Konstrukcja: stała (wersja fixed), przednie zaciski (FF) ułatwiające podłączenie przewodów
- Dostarczany bez wyzwalacza (model podstawowy bez elementów wyzwalających)
- Styków pomocniczych: brak (zwiernych, rozwiernych i przełącznych = 0)
- Mechanizm ryglujący: brak; wbudowany napęd silnikowy: nie
- Akcesoria opcjonalne: napęd silnikowy oraz wyzwalacz napięciowy dostępne jako moduły dodatkowe
- Przeznaczenie montażowe: odpowiedni do montażu płaskiego i instalacji w tablicach rozdzielczych
- Numer katalogowy: 1SDA068212R1
Zastosowanie
- Jako rozłącznik główny w rozdzielnicach głównych i oddziałowych zakładów przemysłowych
- Izolacja i odłączanie obwodów silnikowych oraz zasilających do 250 A
- Sterowanie i zabezpieczenie napędów o mocy do 110 kW przy 400 V (kategoria AC-23)
- Montaż w tablicach z dostępem od frontu — stosowany tam, gdzie wymagane jest bezpieczne odłączenie bez funkcji wyzwalacza
- Integracja z systemami rozdzielczymi, gdzie przewidziano opcjonalne napędy lub wyzwalacze jako elementy rozszerzające funkcjonalność
