Rozłącznik izolacyjny to element aparatury modułowej, który ma dwie funkcje do spełnienia. Przede wszystkim przewodzi on prąd w warunkach znamionowych, a także podczas przeciążeń, zwarć czy innych awarii. Jednak może to robić tylko przez określony czas. Ponadto rozłącza obwód on w warunkach znamionowych oraz przeciążeniowych. Kolejnym jego zadaniem jest izolowanie obwodu, a więc zapewnienie bezpiecznej pracy podczas obsługi urządzeń i sieci. Rozłączniki takie stosuje się w rozdzielniach do odłączania napięcia od wszystkich obwodów. Jest to bowiem główny wyłącznik awaryjny.
Charakterystyka wspólna serii:
Niespolaryzowane rozłączniki izolacyjne DC Ex9IP mogą być stosowane jako główny rozłącznik w aplikacjach fotowoltaicznych. Aparaty testowane są zgodnie z normą IEC / EN 60947-3 i spełniają wymagania funkcji izolacyjnej.Rozłączniki izolacyjne Ex9IP mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi.
Cechy wspólne serii:
Modułowe rozłączniki izolacyjne DC do aplikacji fotowoltaicznych
Prąd znamionowy do 63 A
Napięcie znamionowe do 1000 V DC (250 V DC na moduł)
Prąd znamionowy krótkotrwały wytrzymywany Icw = 12 x Ie, 1s
Zgodność z normą IEC / EN 60947-3
Wersje od 1 do 4 biegunów
Kategoria użytkowania DC-22B
Szeroki wybór akcesoriów

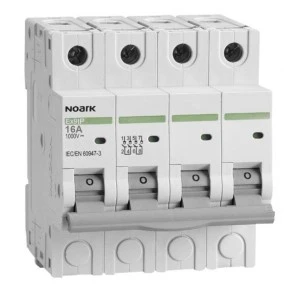

PARAMETRY PRODUKTU:
EAN: 8592765017635
Oznaczenie handlowe: 101762
Kolor produktu: jasnoszary
Rodzaj: rozłączniki izolacyjne
Liczba biegunów: 4P
Liczba modułów 18mm: 4
Kategoria użytkowania: DC-22B
Prąd znamionowy pracy Ie: 16 A
Prąd znamionowy załączalny zwarciowy Icm: 3200 A
Prąd znamionowy krótkotrwały wytrzymywany Icw: 1000 A
Napięcie znamionowe łączeniowe Ue (DC): 1000 V
Częstotliwość znamionowa: 50 Hz
Napięcie znamionowe udarowe Uimp: 6 kV
Znamionowe napięcie izolacji Ui: 690 V
Wytrzymałość elektryczna (liczba cykli): 2 000
Wytrzymałość mechaniczna (liczba cykli): 20 000
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zaciski gwintowe, zacisk szynowy/windowy
Maks. przekrój przewodów podłączeniowych: 35 mm²
Stopień ochrony: IP20
Temperatura pracy: -30°C ÷ +70°C
Wymiary (szer. × wys. × gł.): 72×89×79,5 mm
Waga netto (kg): 0,48
Certyfikaty: CE
Normy: IEC/EN 60947-3
