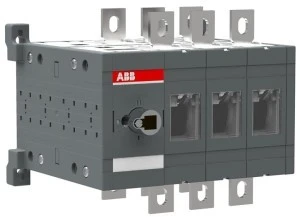

Rozłącznik izolacyjny 3P 400A bez napędu OT400E03C 1SCA022764R1950
Rozłącznik izolacyjny OT400E03C to trzypolowy, ręczny rozłącznik główny o znamionowym prądzie ciągłym 400 A, przeznaczony do odłączania i izolowania obwodów w rozdzielnicach niskiego napięcia. Urządzenie występuje w kompletnej obudowie i jest obsługiwane pokrętłem; rączka i wałek dostępne są oddzielnie.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 400 A; liczba biegunów: 3.
- Maksymalne znamionowe napięcie pracy Ue AC: do 1000 V.
- Stopień ochrony części czołowej: IP20.
- Rodzaj przyłącza obwodu głównego: połączenie szynowe (busbar).
- Element przełączający: pokrętło; wbudowany napęd silnikowy: nie; opcjonalny napęd silnikowy/wyzwalacz napięciowy: brak.
- Liczba styków pomocniczych: zwiernych 0, rozwiernych 0, przełącznych 0.
- Mechanizm ryglujący: tak (możliwość zabezpieczenia w położeniu OFF/ON).
- Znamionowa moc pracy dla AC‑23 przy 400 V: 220 kW.
- Budowa: kompletne urządzenie w obudowie; wymiary: 221 × 185 × 203 mm; masa netto: 5,68 kg.
- Montaż: podstawowy, odpowiedni do montażu płaskiego i instalacji w tablicach rozdzielczych.
Zastosowanie
- Jako rozłącznik główny w rozdzielnicach niskiego napięcia do odłączania zasilania obwodów i sekcji szyn.
- W instalacjach przemysłowych przy odłączaniu napędów i grup zasilających — zgodnie z parametrami pracy AC‑23 do 220 kW przy 400 V.
- Do zastosowań serwisowych i eksploatacyjnych wymagających mechanicznego ryglowania rozłącznika.
- Montaż bezpośredni na systemach szyn zbiorczych oraz integracja w tablicach rozdzielczych; obsługa ręczna za pomocą pokrętła (rączka/wałek zamawiane oddzielnie).
