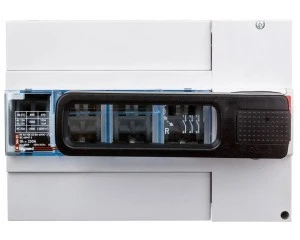

Rozłącznik izolacyjny 3P 250A DPX-IS 250 026633
Rozłącznik izolacyjny DPX-IS 250 (3P) przeznaczony do izolacji i ręcznego rozłączania obwodów trójfazowych w instalacjach przemysłowych i budynkowych; urządzenie stosowane jako rozłącznik główny i serwisowy w rozdzielnicach do 690 V.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 250 A
- Liczba biegunów: 3 (3P)
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Znamionowy warunkowy prąd zwarciowy Iq: 40 kA
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Element przełączający: pokrętło (ręczne sterowanie)
- Mechanizm ryglujący: tak (możliwość blokady w pozycji wyłączonej/załączonej)
- Styków pomocniczych: brak (0 zwiernych, 0 rozwiernych, 0 przełącznych)
- Wbudowany napęd silnikowy: nie; opcjonalny napęd/wyzwalacz silnikowy: brak
- Opcjonalny wyzwalacz napięciowy: tak (możliwość integracji w systemie sterowania)
- Przeznaczenie funkcjonalne: rozłącznik główny i rozłącznik serwisowy (nie jest wyłącznikiem awaryjnym ani rozłącznikiem bezpieczeństwa, nie jest rozłącznikiem kompaktowym)
- Montaż: odpowiedni do montażu płaskiego; przeznaczony do instalacji w tablicach rozdzielczych
Zastosowanie
- Izolacja zasilania głównego w rozdzielnicach przemysłowych i budynkowych do 690 V
- Wyłączanie i blokowanie zasilania w celu wykonywania prac serwisowych i konserwacyjnych
- Stosowanie tam, gdzie wymagany jest znamionowy prąd 250 A i odporność zwarciowa do 40 kA
- Montaż płaski w panelach i szafach rozdzielczych; integracja z systemami sterowania przy użyciu opcjonalnego wyzwalacza napięciowego
- Zastosowania przemysłowe i instalacje energetyczne wymagające mechanicznego ryglowania dla zabezpieczenia przed niezamierzonym załączeniem
