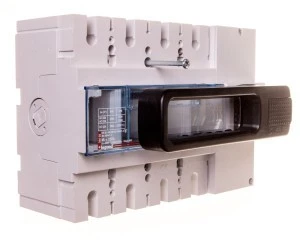

Rozłącznik izolacyjny 3P 250A DPX-IS 250 026603
Rozłącznik izolacyjny trójpolowy DPX-IS 250 (026603) służy do ręcznego odłączania i izolacji obwodów niskiego napięcia w rozdzielnicach i instalacjach przemysłowych. Urządzenie przeznaczone jest do pracy jako rozłącznik główny oraz rozłącznik serwisowy.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 250 A
- Liczba biegunów: 3 (trójfazowy)
- Znamionowy warunkowy prąd zwarciowy Iq: 40 kA
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Element przełączający: pokrętło ręczne
- Wyposażenie: mechanizm ryglujący (możliwość blokowania w położeniu)
- Brak wbudowanego napędu silnikowego oraz opcjonalnych napędów/wyzwalaczy napięciowych
- Brak styków pomocniczych (zwiernych, rozwiernych i przełącznych = 0)
- Przystosowany do montażu płaskiego; nie do montażu czołowego 4-otwory ani centralnego
- Nie jest definiowany jako wyłącznik awaryjny ani rozłącznik bezpieczeństwa; przeznaczony do funkcji rozłącznika głównego i serwisowego
Zastosowanie produktu
- Odłączanie i izolacja obwodów w rozdzielnicach niskiego napięcia (instalacje budynkowe i przemysłowe)
- Funkcja rozłącznika głównego i rozłącznika serwisowego podczas prac konserwacyjnych
- Montaż płaski w szafach i panelach rozdzielczych z połączeniami śrubowymi
- Integracja z systemami rozdziału mocy wymagającymi izolacji obwodów przy parametrach do 250 A i 690 V
- Możliwość zastosowania akcesoriów montażowych oraz dodatkowych elementów sterujących (styki pomocnicze, przyciski testowe) zgodnie z dokumentacją producenta
