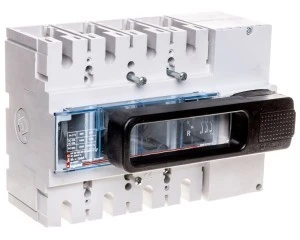

Rozłącznik izolacyjny 3P 160A DPX-IS 250 026632
Rozłącznik izolacyjny DPX-IS 250 026632 to trójpolowy wyłącznik izolacyjny o znamionowym prądzie 160 A, przeznaczony do odłączania obwodów z widoczną przerwą stykową. Produkt stosowany jest w rozdzielnicach i instalacjach przemysłowych do rozłączania obwodów przy pracach serwisowych oraz jako rozłącznik główny.
Cechy techniczne
- Znamionowy prąd ciągły (Iu): 160 A
- Liczba biegunów: 3 (3P)
- Znamionowy warunkowy prąd zwarciowy (Iq): 40 kA
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Zgodność z normą IEC/EN 60947-3; kategoria użytkowania AC-23A (możliwość rozłączania obwodów pod obciążeniem)
- Widoczna przerwa stykowa (łatwa weryfikacja stanu izolacji)
- Stopień ochrony części czołowej: IP20
- Brak wbudowanych styków pomocniczych (zwiernych, rozwiernych czy przełącznych)
- Mechanizm ryglujący umożliwiający blokadę pozycji rozłącznika
- Element przełączający: pokrętło
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Brak wbudowanego ani opcjonalnego napędu silnikowego; możliwość współpracy z opcjonalnym wyzwalaczem napięciowym
- Przeznaczony do montażu płaskiego i instalacji w tablicach rozdzielczych; nie przewidziany do montażu czołowego 4-otworowego ani centralnego
- Przeznaczenie funkcjonalne: rozłącznik główny i rozłącznik serwisowy (nie jest wyłącznikiem awaryjnym ani rozłącznikiem bezpieczeństwa)
- Dostępne akcesoria montażowe i osłony przyłączy dla kompletacji instalacji
Zastosowanie
- Odłączanie obwodów głównych w rozdzielnicach przemysłowych i komercyjnych
- Funkcja rozłącznika serwisowego do bezpiecznego wykonania prac konserwacyjnych (widoczna przerwa stykowa)
- Stosowanie w instalacjach trójfazowych do 690 V AC, gdzie wymagane jest rozłączanie pod obciążeniem (AC-23A)
- Integracja z układami zasilania wymagającymi mechanicznej blokady odłączenia (mechanizm ryglujący) oraz możliwością dodania wyzwalacza napięciowego
- Zastosowania wymagające połączeń śrubowych i łatwej weryfikacji stanu izolacji przy użyciu widocznej przerwy stykowej
