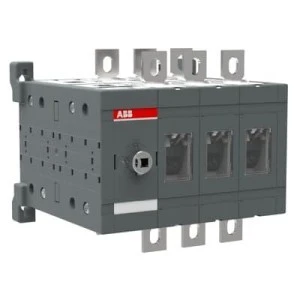

Rozłącznik izolacyjny 3P 250A bez napędu OT250E03C 1SCA022764R3060
Ręczny rozłącznik izolacyjny OT250E03C typu 3P o znamionowym prądzie ciągłym 250 A, przeznaczony do odłączania i izolowania obwodów niskiego i średniego napięcia w rozdzielnicach. Urządzenie stosowane jako rozłącznik główny w instalacjach z połączeniem szynowym; rączka i wałek wymagane są do zamówienia osobno.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 250 A; liczba biegunów: 3 (3P).
- Maksymalne znamionowe napięcie pracy Ue AC: do 1000 V; typowe stosowanie w instalacjach do 690 V.
- Rodzaj przyłącza obwodu głównego: połączenie szynowe.
- Stopień ochrony części czołowej: IP20; budowa: kompletne urządzenie w obudowie.
- Element przełączający: pokrętło; mechanizm ryglujący: tak (możliwość ryglowania położenia).
- Brak wbudowanego napędu silnikowego; napęd i wyzwalacz napięciowy opcjonalnie niedostępne — wymagane osobne zamówienie rączki i wałka.
- Liczba styków pomocniczych: zwiernych 0, rozwiernych 0, przełącznych 0.
- Znamionowa moc pracy dla AC-23 przy 400 V: 140 kW.
- Wymiary: szer. 170 mm × wys. 160 mm × gł. 150 mm; waga netto: 2,9 kg.
- Zgodność z wymaganiami środowiskowymi: RoHS i REACH.
- Montaż: podstawowy (odpowiedni do montażu płaskiego), przeznaczony do instalacji w tablicach rozdzielczych.
Zastosowanie produktu
- Jako rozłącznik główny w rozdzielnicach przemysłowych i budynkowych dla obwodów z prądem do 250 A.
- Izolowanie sekcji szyn zbiorczych przy połączeniach szynowych oraz prace serwisowe wymagające mechanicznej izolacji.
- Zastosowania w instalacjach zasilania maszyn i urządzeń, gdzie wymagane jest przerywanie obwodu w trybie ręcznym przy wykorzystaniu pokrętła.
- Systemy dystrybucji energii w zakładach produkcyjnych, obiekty użyteczności publicznej oraz instalacje technologiczne montowane w tablicach rozdzielczych.
