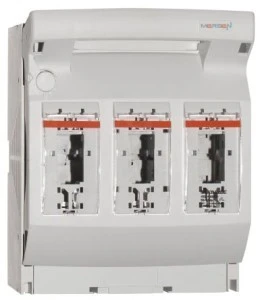

Rozłącznik bezpiecznikowy na płytę 3P 630A MULTIBLOCK NH3 1.001.125 C1002135

Odpowiedź na zapytanie: Opis techniczny po polsku

Oto szczegółowy opis techniczny Rozłącznika Bezpiecznikowego NH MULTIBLOC® Rozmiar 3, 630A, 3-Biegunowego w języku polskim:

---

Podstawowe informacje

• Nazwa produktu: Rozłącznik Bezpiecznikowy NH MULTIBLOC® Rozmiar 3, 630A, 3-Biegunowy

• Numer artykułu: C1002135

• Numer katalogowy: 1.001.125

• Kod EAN/UPC: 4027597023652

• Opis: Rozłącznik bezpiecznikowy przeznaczony do montażu dolnego na panelu, z połączeniem śrubowym M12, kompatybilny z wkładkami bezpiecznikowymi NH rozmiaru 3.

Jest to solidne, 3-biegunowe urządzenie stosowane do ochrony i przełączania obwodów elektrycznych w środowiskach przemysłowych i komercyjnych. Spełnia normy IEC oraz dyrektywę ROHS, co gwarantuje bezpieczeństwo, jakość i zgodność z wymogami środowiskowymi.

---

Specyfikacje elektryczne

• Napięcie znamionowe: 690 V AC (zgodnie z IEC)

• Prąd znamionowy: 630 A

• Częstotliwość: 50–60 Hz

• Kategorie użytkowania:

  • AC 23 B @ 400 V, 630 A (częste przełączanie pod obciążeniem, np. silniki)

  • AC 22 B @ 500 V, 630 A

  • AC 21 B @ 690 V, 500 A (przełączanie bez obciążenia lub z niskim obciążeniem)

• Znamionowa zdolność zwarciowa (SCCR):

  • 80 kA @ 400 V, 630 A

  • 80 kA @ 500 V, 630 A

  • 50 kA @ 690 V, 500 A

• Znamionowe napięcie udarowe: 12 kV

• Znamionowe napięcie izolacji: 1000 V

• Znamionowa wytrzymałość na zwarcie: 18 kA / 1 s

• Konwencjonalny prąd termiczny w wolnym powietrzu:

  • Z wkładkami bezpiecznikowymi: 630 A

  • Z wkładkami litami: 780 A

• Straty mocy:

  • Maksymalne z wkładkami bezpiecznikowymi: 48 W

  • Maksymalne z wkładkami litami: 17,5 W

  • Bez wkładek (przy Ith): 53 W lub 81 W (z wkładkami litami)

• Typ prądu: Tylko AC

• Stopień zanieczyszczenia: 3

---

Charakterystyka fizyczna

• Wymiary:

  • Szerokość: 256 mm

  • Długość: 148,9 mm

  • Wysokość: 299 mm

• Waga produktu: 4,94 kg

• Montaż: Dolne mocowanie na panelu

• Typ połączenia: Śruba M12

• Opakowanie sprzedażowe:

  • Ilość: 1 sztuka

  • Wymiary: 265 mm (szer.) × 325 mm (dł.) × 155 mm (wys.)

  • Waga: 4,94 kg

---

Dodatkowe cechy

• Liczba biegunów: 3

• Przełączalność: 3-biegunowe przełączanie

• Rozmiar bezpiecznika: NH Rozmiar 3

• Zgodność z ROHS: Tak

• Grupa produktowa: IEC Rozłączniki Bezpiecznikowe

---

Zastosowania i korzyści

Rozłącznik Bezpiecznikowy NH MULTIBLOC® Rozmiar 3, 630A to idealne rozwiązanie dla systemów przemysłowych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami. Dzięki wysokiej zdolności zwarciowej (do 80 kA przy 400 V i 500 V) oraz 3-biegunowemu przełączaniu, zapewnia bezpieczeństwo i efektywność w systemach dystrybucji mocy. Dolne mocowanie na panelu i połączenie śrubowe M12 ułatwiają instalację, a zgodność z normami międzynarodowymi potwierdza jego niezawodność.
