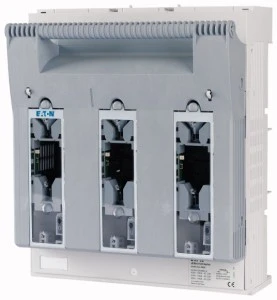

Rozłącznik bezpiecznikowy 3P 630A NH3 FCL na szyny zbiorcze XNH3-FCL-S630 183079
Trójpolowy rozłącznik bezpiecznikowy XNH3-FCL-S630 przeznaczony do montażu na szynach zbiorczych, służący do ochrony i odłączania obwodów niskiego napięcia za pomocą wkładek typu NH3. Produkt stosowany w rozdzielnicach przemysłowych i instalacjach dystrybucji energii.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 630 A.
- Liczba biegunów: 3 (trójfazowy rozdział zasilania).
- Znamionowy warunkowy prąd zwarciowy Iq: 120 kA.
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V.
- Stopień ochrony części czołowej: IP20.
- Przeznaczony do wkładek bezpiecznikowych: NH3 (stosować wkładki z posrebrzanymi stykami zgodnie z instrukcją).
- Rodzaj przyłącza obwodu głównego: połączenie bolcowe (połączenia do szyn zbiorczych).
- Z kontrolą stanu wkładki bezpiecznikowej: tak (możliwość monitorowania zamknięcia/przerwy wkładki).
- Rodzaj elementu przełączającego: uchwyt pokrywy.
- Odpowiedni do montażu szynowego: tak; nie jest przeznaczony do montażu płaskiego ani czołowego (czterootworowego).
- Nie pełni funkcji: wyłącznika awaryjnego, rozłącznika głównego, rozłącznika kompaktowego ani rozłącznika bezpieczeństwa.
- PKWiU: 27.12.40.0.
- Uwagi montażowe i eksploatacyjne: instalacja i obsługa wyłącznie przez wykwalifikowany personel; przed pracami odłączyć zasilanie; instrukcja zawiera zasady podłączania przewodów miedzianych i aluminiowych oraz zalecenia konserwacyjne.
- Dostępne akcesoria: blokady na pokrywy styków oraz mikroprzełączniki do monitorowania stanu wkładki.
Zastosowanie
- Stosowanie w rozdzielnicach niskiego napięcia do zabezpieczenia i selektywnego odłączania obwodów zasilających.
- Instalacje przemysłowe i zakłady produkcyjne wymagające montażu na szynach zbiorczych.
- Ochrona zasilaczy, linii i odbiorników przed skutkami zwarć i przeciążeń z wykorzystaniem wkładek NH3.
- Integracja z układami monitoringu stanu wkładek przy użyciu mikroprzełączników oraz zabezpieczenia dostępu za pomocą blokad pokrywy.
- Użycie jako element odłączający przy pracach konserwacyjnych po zapewnieniu całkowitego odłączenia zasilania przez wykwalifikowany personel.
