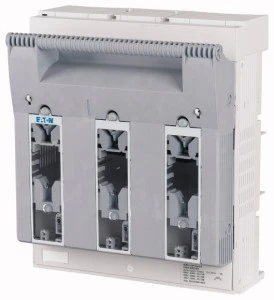

Rozłącznik bezpiecznikowy 3P 630A NH3 Basic z zaciskami skrzynkowymi na szyny zbiorcze XNH3-S630-BT 183078
Trójbiegunowy rozłącznik bezpiecznikowy XNH3-S630-BT przeznaczony do instalacji rozdzielczych i systemów zasilania średnich obciążeń; stosowany jako element izolacji obwodów głównych z wkładkami typu NH3 w aplikacjach przemysłowych i komercyjnych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 630 A (3 bieguny)
- Znamionowy warunkowy prąd zwarciowy Iq: 120 kA
- Do wkładek bezpiecznikowych: NH3
- Maksymalne znamionowe napięcie pracy Ue (AC): 690 V
- Rodzaj przyłącza obwodu głównego: zacisk ramowy (zacisk skrzynkowy na szyny zbiorcze)
- Stopień ochrony części czołowej: IP20
- Rodzaj elementu przełączającego: uchwyt pokrywy
- Przeznaczenie montażowe: montaż natablicowy, kompatybilny z montażem na szynach zbiorczych
- Funkcje ograniczone: nie pełni funkcji wyłącznika awaryjnego, rozłącznika głównego kompaktowego ani rozłącznika bezpieczeństwa; brak wbudowanej kontroli stanu wkładki
- Wskazania instalacyjne: montaż i prace serwisowe wyłącznie przez wykwalifikowany personel; przed pracami odłączyć zasilanie; przy łączeniu przewodów aluminiowych usunąć warstwę tlenku i stosować momenty dokręcania zgodne z instrukcją
Zastosowanie produktu
- Oddzielenie i zabezpieczenie obwodów zasilania głównego w rozdzielnicach przemysłowych i budynkowych
- Stosowanie jako element izolacyjny przy wymianie wkładek NH3 w instalacjach energetycznych średniego i wysokiego obciążenia
- Montaż na szynach zbiorczych w układach dystrybucji mocy, gdzie wymagane są zaciski skrzynkowe dla przewodów dużego przekroju
- Integracja z akcesoriami montażowymi oraz zewnętrznymi jednostkami monitorowania wkładek (np. moduły XNH…-FCE) w celu rozbudowy funkcji nadzoru
