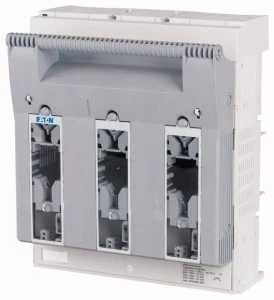

Rozłącznik bezpiecznikowy 3P 630A NH3 Basic na szyny zbiorcze XNH3-S630 183077
Rozłącznik bezpiecznikowy 3-polowy XNH3-S630 183077 o znamionowym prądzie 630 A, przeznaczony do montażu na szynach zbiorczych w rozdzielniach i systemach dystrybucji energii. Urządzenie współpracuje z wkładkami typu NH3 i służy do bezpiecznego odłączania oraz zabezpieczania obwodów prądowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 630 A
- Liczba biegunów: 3 (3P)
- Znamionowy warunkowy prąd zwarciowy Iq: 120 kA
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Stopień ochrony części czołowej: IP20
- Przeznaczony do wkładek bezpiecznikowych: NH3
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Montaż: odpowiedni do montażu szynowego (szyny zbiorcze)
- Funkcje wyłącznikowe: nie jest wyłącznikiem awaryjnym, nie pełni funkcji rozłącznika głównego, kompaktowego ani rozłącznika bezpieczeństwa
- Kontrola wkładki: brak wbudowanej kontroli stanu wkładki (możliwa opcja zewnętrznego modułu monitorowania XNH…-FCE montowanego oddzielnie)
- Akcesoria dostarczane: elementy montażowe na szynę DIN i blokady pokryw kontaktowych
- Wymagania instalacyjne i bezpieczeństwo: obsługa wyłącznie przez wykwalifikowany personel elektroenergetyczny; przed pracami odłączyć zasilanie
- Uwagi dotyczące przewodów aluminiowych: usunięcie warstwy tlenku przed podłączeniem oraz stosowanie specjalnego smaru antyoksydacyjnego
Zastosowanie
- Montaż na szynach zbiorczych w rozdzielniach głównych i sekcyjnych
- Zabezpieczanie i odłączanie obwodów zasilających w instalacjach przemysłowych i komercyjnych do 690 V
- Użycie w instalacjach wymagających zdolności zwarciowej do 120 kA przy pracy z wkładkami NH3
- Stosowanie tam, gdzie wymagane jest połączenie śrubowe przewodów miedzianych i aluminiowych (z zachowaniem zaleceń dotyczących przygotowania przewodów)
- Nie stosować jako wyłącznika awaryjnego ani jako rozłącznika głównego; nie przeznaczony do funkcji rozłącznika bezpieczeństwa
