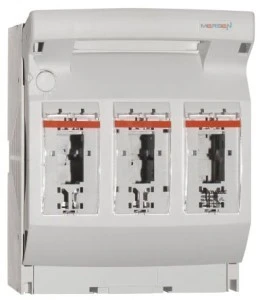

Rozłącznik bezpiecznikowy na płytę 3P 400A MULTIBLOCK NH2 1.000.504 W1002129

Program produkcyjny serii MULTIBLOC® 2.ST8 obejmuje rozłączniki bezpiecznikowe NH dla prądu 400 A. Są one zaprojektowane do montażu dolnego/instalacji panelowej i dostępne w wersjach trójbiegunowych oraz czterobiegunowych. Do instalacji rozłączników bezpiecznikowych NH MULTIBLOC® w jednostkach dystrybucyjnych z centralną pokrywą stosuje się odpowiednie osłony, aby uzyskać jednolity profil wysokości i długości. MULTIBLOC® w rozmiarze 2 jest przeznaczony dla wkładek bezpiecznikowych NH zgodnych z normami IEC/EN 60269-2, VDE 0636-2, w rozmiarze 2: 400 A. MULTIBLOC® oferuje użytkownikowi możliwość szybkiego i łatwego montażu oraz wysoki stopień bezpieczeństwa podczas instalacji i konserwacji.

---

Dane identyfikacyjne

• Numer artykułu: W1002129

• Numer katalogowy: 1.000.504

• Opis: Rozłącznik bezpiecznikowy NH MULTIBLOC® rozmiar 2 400 A, 3-biegunowy przełączający, montaż dolny/panelowy, połączenie śrubowe M10

• Kod EAN/UPC: 4027597023393

---

Parametry techniczne

• Częstotliwość (Hz): 50 ... 60 Hz

• Napięcie znamionowe AC IEC: 690 V

• Prąd znamionowy: 400 A

• Kategoria użytkowania:

  • AC 23 B przy Ue = AC 400 V; Ie = 400 A

  • AC 22 B przy Ue = AC 500 V; Ie = 400 A

  • AC 21 B przy Ue = AC 690 V; Ie = 315 A

  • DC 21 B przy Ue = DC 440 V; Ie = 400 A

• Przełączalność: 3-biegunowa

• Zgodność z ROHS: Tak

• AC lub DC: AC

• Znamionowa zwarciowa zdolność łączeniowa (SCCR):

  • 80 kA przy Ue = AC 400 V; Ie = 400 A

  • 80 kA przy Ue = AC 500 V; Ie = 400 A

  • 80 kA (3-biegunowy) przy Ue = AC 690 V; Ie = 315 A

  • 50 kA (4-biegunowy) przy Ue = AC 690 V; Ie = 315 A

• Rozmiar bezpiecznika: 2

• Liczba biegunów: 3-biegunowy

• Stopień zanieczyszczenia: 3

• Znamionowe napięcie impulsowe wytrzymywane: 12 kV

• Znamionowe napięcie izolacji: 1000 V

• Znamionowa wytrzymałość na zwarcie: 13 kA / 1 s

• Maksymalna moc rozpraszania wkładek bezpiecznikowych Pn: 34 W

• Maksymalna moc rozpraszania wkładek stałych Pn: 9 W

• Straty mocy przy Ith bez wkładek bezpiecznikowych: 27 W

• Straty mocy przy Ith bez wkładek stałych: 67 W

• Znamionowa zdolność zwarciowa łączeniowa z wkładkami stałymi Icm: 10,6 kA

• Montaż instalacyjny: Montaż dolny/panelowy

---

Wymiary produktu

• Szerokość: 205 mm

• Długość: 130 mm

• Wysokość: 259 mm

---

Opakowanie sprzedażowe

• Ilość w opakowaniu: 1 szt.

• Waga opakowania: 3,5 kg

• Wymiary opakowania:

  • Szerokość: 208 mm

  • Długość: 262 mm

  • Wysokość: 133 mm

---

Dodatkowe informacje

• Grupa produktów: Rozłączniki bezpiecznikowe IEC

• Waga produktu: 3,5 kg

• Konwencjonalny prąd cieplny w wolnym powietrzu z wkładkami bezpiecznikowymi Ith: 400 A

• Konwencjonalny prąd cieplny w wolnym powietrzu - wkładki stałe: 630 A
