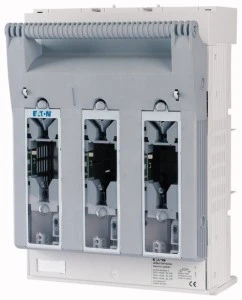

Rozłącznik bezpiecznikowy 3P 400A NH2 FCL z zaciskami skrzynkowymi na płytę monażową XNH2-FCL-A400-BT 183060
Rozłącznik bezpiecznikowy XNH2-FCL-A400-BT to trójpolowe urządzenie do współpracy z wkładkami NH2, przeznaczone do ochrony obwodów zasilających do 400 A przy napięciu do 690 V AC. Montowany płasko na płycie montażowej z zaciskami skrzynkowymi, wyposażony w monitoring stanu wkładki.
- Znamionowy prąd ciągły Iu: 400 A
- Liczba biegunów: 3 (3P)
- Znamionowy warunkowy prąd zwarciowy Iq: 120 kA
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Stopień ochrony części czołowej: IP20
- Do wkładek bezpiecznikowych: NH2; wymagane stosowanie właściwych wkładek
- Rodzaj przyłącza obwodu głównego: zacisk ramowy / zaciski skrzynkowe na płytę montażową
- Rodzaj elementu przełączającego: uchwyt pokrywy
- Funkcja kontroli stanu wkładki: tak (monitoring stanu wkładki zabezpieczeniowej)
- Montaż: odpowiedni do montażu płaskiego na płycie; nieprzeznaczony do montażu szynowego ani czołowego czterootworowego
- Ograniczenia funkcjonalne: nie pełni funkcji wyłącznika awaryjnego, rozłącznika głównego, rozłącznika kompaktowego ani rozłącznika bezpieczeństwa
- PKWiU: 27.33.13.0
- Stosowanie w rozdzielnicach głównych i oddziałowych w obiektach przemysłowych i komercyjnych przy napięciu do 690 V
- Ochrona głównych doprowadzeń i odgałęzień do 400 A z możliwością monitoringu stanu wkładek
- Montaż na płytach montażowych w szafach i skrzynkach rozdzielczych z zastosowaniem zacisków skrzynkowych
- Zastosowanie tam, gdzie wymagane jest szybkie i czytelne rozłączanie oraz kontrola stanu wkładek bezpiecznikowych
- Uwaga serwisowa: urządzenie należy montować i konserwować wyłącznie przez wykwalifikowany personel elektrotechniczny; przed pracami odłączyć zasilanie i wykonać pomiar/brak napięcia; stosować wyłącznie odpowiednie wkładki NH2
