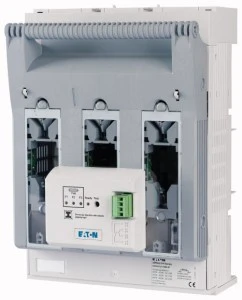

Rozłącznik bezpiecznikowy 3P 400A NH2 FEC na szyny zbiorcze XNH2-FCE-S400 183069
Rozłącznik bezpiecznikowy XNH2-FCE-S400 183069 jest urządzeniem modułowym przeznaczonym do montażu na szynach zbiorczych, zaprojektowanym do współpracy z wkładkami typu NH2 w instalacjach energetycznych i rozdzielnicach przemysłowych. Pełni funkcję przełącznika z monitorowaniem stanu wkładki bezpiecznikowej przy prądzie znamionowym do 400 A.
Główne cechy techniczne
- Znamionowy prąd ciągły Iu: 400 A
- Liczba biegunów: 3 (3P)
- Znamionowy warunkowy prąd zwarciowy Iq: 120 kA
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Stopień ochrony części czołowej: IP20
- Do wkładek bezpiecznikowych: NH2 (system XNH)
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Kontrola stanu wkładki bezpiecznikowej: tak (moduł monitorowania)
- Rodzaj elementu przełączającego: uchwyt pokrywy
- Przeznaczenie montażowe: montaż szynowy (na szynach zbiorczych)
- Ograniczenia funkcjonalne: nie przeznaczony do stosowania jako wyłącznik awaryjny, rozłącznik główny, kompaktowy ani rozłącznik bezpieczeństwa; nie do montażu płaskiego lub czołowego czterootworowego
- Wymagania montażowe: instalacja i obsługa wyłącznie przez wykwalifikowany personel; przed pracami odłączyć zasilanie
- Połączenia aluminiowe: stosować przewidziane akcesoria i procedury montażowe zgodne z instrukcją producenta
Zastosowanie produktu
- Rozdzielnice główne i sekcyjne w zakładach przemysłowych wymagające ochrony nadprądowej do 400 A
- Szafy rozdzielcze z szynami zbiorczymi, gdzie konieczne jest monitorowanie stanu wkładek bezpiecznikowych
- Instalacje energetyczne o napięciu roboczym do 690 V AC i wysokich wymaganiach dotyczących zwarciowej odporności (Iq 120 kA)
- Modernizacje i wymiany modułów w systemach z wkładkami NH2, tam gdzie wymagane jest bezpośrednie mocowanie na szynie zbiorczej
- Aplikacje przemysłowe, w których połączenia aluminiowe muszą być wykonane zgodnie z wytycznymi producenta
