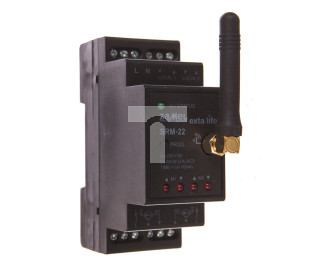

Radiowy sterownik rolet modułowy podwójny 230V SRM-22 EXL10000023
Twoja cena:
szt.

Opis produktu


SRM-22 przeznaczony jest do sterowania roletami lub innymi urządzeniami napędzanymi silnikami jednofazowymi 230 V AC. Możliwe jest niezależne sterowanie dwoma roletami.

Sterowanie może być prowadzone bezprzewodowo z poziomu nadajników lub kontrolera EXTA LIFE oraz przewodowo z poziomu przycisków żaluzjowych odbijających. Do sterowania przewodowego wykorzystuje się dwie pary wejść (IN1 oraz IN2), które są konfigurowalne poprzez aplikację mobilną. Wejścia mogą działać w trybie sterowania lokalnego lub centralnego. W obu przypadkach można stosować przyciski żaluzjowe podwójne lub pojedyncze. Dzięki komunikacji dwukierunkowej pomiędzy sterownikiem a kontrolerem aktualny stan rolety (poziom zamknięcia) widoczny jest w aplikacji mobilnej. Komunikacja dwukierunkowa umożliwia także parametryzację sterownika oraz zdalne dopisywanie nadajników (bez fizycznego dostępu do odbiorników). System kodowania ramek zapewnia bezpieczeństwo sterowania, co ma szczególne znaczenie w przypadku rolet okiennych i bram garażowych. SRM-22 poza kontrolerem może być także sterowany z poziomu nadajników systemu EXTA LIFE. Do jednego odbiornika można wpisać większą liczbę nadajników co daje możliwość sterowania roletami z kilku miejsc. Urządzenie przeznaczone jest do montażu w rozdzielnicach na szynie TH35. Oprogramowania sterownika może być zdalnie aktualizowane z poziomu kontrolera. Programowany czas ruchu każdej rolety oraz możliwość zdefiniowania do czterech ustawień ulubionych dodatkowo zwiększają funkcjonalność sterownika.

Dane techniczne:

  • Symbol katalogowy SRM-22
  • Znamionowe napięcie zasilania 230 VAC
  • Częstotliwość znamionowa 50 / 60 Hz
  • Znamionowy pobór mocy 0,65W - czuwanie
  • Transmisja radiowa – pasmo 868 MHz (868,50 MHz)
  • Sposób transmisji dwukierunkowa - 9600 bps
  • Moc maksymalna 14 dBm (25 mW)
  • Kodowanie algorytm oparty o klucz 128 bitowy
  • Zasięg działania do 300 m w terenie otwartym
  • Sygnalizacja optyczna (transmisja / programowanie) tak - dioda LED STATUS (zielona)
  • Maksymalna ilość sparowanych przycisków* 96 par na cały sterownik (obie rolety)
  • Sygnalizacja ruchu rolety tak - 4 diody LED (czerwone)
  • Informacja o aktualnym położeniu rolety tak – w aplikacji mobilnej EXTA LIFE (% zamknięcia rolety + ikona)
  • Tryby pracy przy współpracy z nadajnikami systemu EXTA LIFE lokalny, centralny, 2 ustawienia „ulubione”
  • Tryby pracy przy współpracy z kontrolerem EXTA LIFE otwórz, zatrzymaj, zamknij / procentowy stopień zamknięcia rolety ustawiany za pomocą suwaka, / maksymalnie 4 ustawienia „ulubione”
  • Ilość wejść zewnętrznych 4 (po 2 dla każdej rolety)
  • Współpraca z przyciskami żaluzjowymi* tylko przyciski żaluzjowe odbijające, przyciski pojedyncze lub podwójne
  • Tryby pracy dla wejścia zewnętrznego lokalny lub centralny w przypadku trybu lokalnego i przycisku żaluzjowego podwójnego możliwość wywołania 2 ustawień „ulubionych”**
  • Czas ruchu rolety*** programowany w zakresie od 1s do 10 min. (domyślny czas 120 s)
  • Parametry styków przekaźnika 4 x 5A/250VAC
  • Maksymalne obciążenie 2 x 350 W (2 A) - klasa AC3
  • Wspierane silniki jednofazowe 230 VAC z wyłącznikami krańcowymi lub przeciążeniowymi
  • Liczba zacisków przyłączeniowych 12 (przewody o przekroju do 2,5 mm2)
  • Mocowanie obudowy szyna TH35
  • Temperaturowy zakres pracy -10 do +55 °C
  • Stopień ochrony obudowy IP20
  • Wymiary obudowa dwumodułowa (2DIN) 90 x 35 x 66 mm
  • Waga 0,125 kg

* dotyczy całego sterownika (przycisków przypisanych do rolety 1 oraz 2) typ przycisku konfigurowany z poziomu aplikacji mobilnej EXTA LIFE

** w przypadku przycisku pojedynczego wywoływane jest tylko jedno ustawienie „ulubione” *** osobno programowany czas zamykania oraz otwierania

Cechy:

  • sterowanie roletami lub innymi urządzeniami napędzanymi silnikami jednofazowymi 230 V AC,
  • niezależne sterowanie dwoma roletami / napędami,
  • kompatybilność z kontrolerem oraz nadajnikami systemu EXTA LIFE,
  • transmisja dwukierunkowa – informacja o aktualnym położeniu rolety w aplikacji mobilnej,
  • maksymalne obciążenie 350 W (2 A) - klasa AC3 na każdą roletę,
  • programowalne wejścia zewnętrzne (funkcja sterowania lokalnego lub centralnego),
  • możliwość podłączenia przycisku żaluzjowego pojedynczego lub podwójnego przy sterowaniu lokalnym i centralnym,
  • programowalny czas ruchu każdej rolety,
  • 2 programowalne ustawienia „ulubione” dla nadajników i wejść zewnętrznych,
  • maksymalnie 4 programowalne ustawienia „ulubione” wywoływane z aplikacji,
  • 2 tryby pracy przy współpracy z nadajnikami (lokalny / centralny),
  • z poziomu aplikacji sterowanie typu otwórz – zatrzymaj – zamknij + sterowanie za pomocą suwaka.

Budowa:

  1. Zaciski zasilające
  2. Zaciski wejściowe (do podłączenia przycisków żaluzjowych odbijających) roleta-1 i roleta-2
  3. Sygnalizacja nadawania / odbierania / status podczas operacji programowania
  4. Przycisk PROG – programowanie
  5. Diody sygnalizujące numer wybranej rolety podczas operacji programowania oraz kierunek ruchu rolety podczas normalnej pracy
  6. Zaciski wyjściowe do podłączenia napędu rolety-1 (M1)
  7. Zaciski wyjściowe do podłączenia napędu rolety-2 (M2)
  8. Gniazdo anteny



Dane produktowe


Dane techniczne

PKWiU
26.30.11.0
Materiał
Tworzywo sztuczne
Wykończenie powierzchni
Matowy
Przezroczysty
Zabezpieczenie powierzchni
Nieobrabiana
Rodzaj transmisji sygnału
Sterowanie radiowe
Nadajnik okienny
Do ściemniacza
Do czujnika ruchu
Sposób montażu
Inne
Rodzaj materiału
Tworzywo termoplastyczne
Nadajnik ścienny
Bezhalogenowe
Nadajnik przenośny
Do łącznika
Zdalne urządzenie sterujące (pilot)
Do łącznika żaluzjowego
Do wskaźnika

Dane logistyczne

Ean
5903669225300
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
