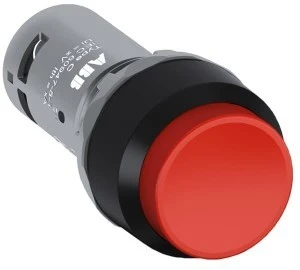

Przycisk CP3-10R-20 jest: Kompaktowy - Przycisk - Monostabilny - Rozszerzony - Czerwony - Niepodświetlany - Plastik - 2NO - 2 NO - 0 NC - 300 V Ten przycisk jest częścią kompaktowego asortymentu ABB, najbardziej wydajnego dostępne rozwiązanie w jednym, redukujące czas i koszty instalacji. Seria kompaktowa charakteryzuje się wysokim poziomem odporności na kurz i wodę.
Kompaktowy przycisk monostabilny (momentalny) przeznaczony do montażu na panelu o średnicy otworu 22 mm; stosowany jako element sterujący w układach automatyki, panelach operatorskich i stanowiskach roboczych.
Cechy techniczne
Typ działania: monostabilny (momentalny).
Styki pomocnicze: 2 nożowe styki (NO).
Średnica montażowa: Ø22 mm (panel cutout).
Kolor: czerwony element sterujący; obudowa z czarnego tworzywa.
Brak podświetlenia; brak samopowrotu; brak pierścienia czołowego.
Wymiary: szer. 30 mm, wys. 60 mm; masa ok. 22 g.
Zakres pracy: -25 °C do +70 °C; zakres przechowywania: -40 °C do +85 °C.
Odporność środowiskowa: urządzenie zaprojektowane do pracy w warunkach podwyższonego zapylenia i narażenia na wilgoć.
Montaż i podłączenie: konstrukcja umożliwia podłączenie przewodów o różnych przekrojach (przewody sztywne i giętkie).
Konstrukcja: obudowa plastikowa, konstrukcja przystosowana do zastosowań przemysłowych.
Zastosowanie produktu
Panele operatorskie i pulpity sterownicze maszyn przemysłowych.
Układy automatyki i sterowania — funkcje momentalne (start, stop, potwierdzenie sygnału).
Stanowiska testowe, serwisowe i laboratoryjne wymagające elementów momentalnych.
Systemy sygnalizacji i sterowania procesami produkcyjnymi, instalacje montowane na panelach czołowych.
