Przycisk CP1-10R-01 jest: Kompaktowy – Przycisk – Monostabilny – Płaski – Czerwony – Niepodświetlany – Czarny Plastik – 1 NC – 0 NO – 1 NC – 300 V Ten przycisk należy do asortymentu kompaktowych produktów ABB, najbardziej wydajnych dostępne rozwiązanie w jednym, redukujące czas i koszty instalacji.
Seria kompaktowa charakteryzuje się wysokim poziomem odporności na kurz i wodę.

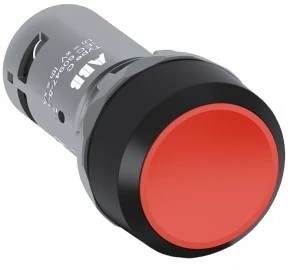

Monostabilny przycisk wklęsły CP1-10R-01 w kolorze czerwonym, przeznaczony do montażu czołowego w panelach sterowniczych i urządzeniach przemysłowych; typowy element interfejsu operatora do sterowania obwodami niskoprądowymi.
Cechy techniczne
Typ działania: monostabilny (powrót sprężynowy), konstrukcja wklęsła, średnica montażowa 22 mm.
Kolor czoła: czerwony; materiał obudowy: czarny plastik.
Kontakty: 1 × NC (styk normalnie zamknięty).
Podświetlenie: brak (Z podświetleniem: Nie).
Napięcie znamionowe: 300 V; maksymalny prąd pracy: do 2 A.
Zakres temperatur pracy: -25 °C do +70 °C.
Stopnie ochrony: IP66, IP67, IP69K — odporność na kurz, wodę i mycie wysokociśnieniowe.
Bez pierścienia czołowego (Z pierścieniem czołowym: Nie).
Uwagi montażowe: montaż czołowy; konstrukcja przystosowana do instalacji w panelach operatorskich i obudowach sterowniczych.
Zastosowanie produktu
Panele sterownicze i pulpity operatorskie w automatyce przemysłowej.
Montaż w szafach sterowniczych oraz obudowach maszyn do obsługi funkcji sterujących i interlocków niskoprądowych.
Instalacje narażone na zapylenie i działanie wody — aplikacje wymagające stopni ochrony IP66/IP67/IP69K (np. mycie urządzeń).
Systemy kontroli procesu oraz układy sygnalizacyjne, gdzie wymagany jest styk NC i parametry pracy do 2 A.
