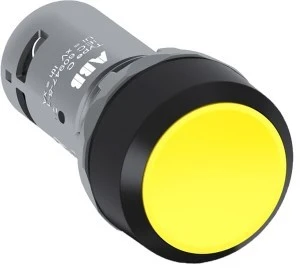

Przycisk CP1-10Y-20 jest: Kompaktowy – Przycisk – Monostabilny – Płaski – Żółty – Niepodświetlany – Plastik – 2NO – 2 NO – 0 NC – 300 V Ten przycisk należy do asortymentu kompaktowych produktów ABB, najbardziej wydajnego ze wszystkich... dostępne rozwiązanie w jednym, redukujące czas i koszty instalacji. Seria kompaktowa charakteryzuje się wysokim poziomem odporności na kurz i wodę.
Przycisk CP1-10Y-20 to monostabilny (chwilowy), wklęsły element sterujący o średnicy montażowej 22 mm, przeznaczony do ręcznej obsługi funkcji impulsowych w układach niskonapięciowych. Produkt występuje w wersji nieoświetlonej o żółtej główce i obudowie z czarnego tworzywa.
Cechy techniczne
Typ: monostabilny (chwilowy), wklęsły przycisk bez podświetlenia.
Układ styków: 2 styki zwierne (2 × NO), brak styków NC.
Materiał obudowy: czarne tworzywo; kolor główki: żółty.
Stopnie ochrony: front IP66, IP67, IP69K; terminale IP20.
Wymiary: szer. 0,03 m × wys. 0,055 m × gł. 0,03 m; masa: 0,022 kg.
Zakres pracy: od −25 °C do +70 °C; warunki przechowywania: od −40 °C do +85 °C.
Funkcjonalność dodatkowa: brak podświetlenia, brak pierścienia czołowego.
Przeznaczenie montażowe: panel 22 mm, standardowe otwory montażowe dla urządzeń sterowniczych.
Zastosowanie produktu
Panele sterownicze i rozdzielnice niskonapięciowe — obsługa funkcji impulsowych.
Maszyny produkcyjne i urządzenia automatyki przemysłowej — start/stop, potwierdzenia operacji.
Stanowiska operatorskie oraz pulpity sterownicze narażone na zapylenie i mycie (front z ochroną IP66/IP67/IP69K).
Instalacje w warunkach przemysłowych wymagające kompaktowych elementów sterujących o wysokiej szczelności czoła.
