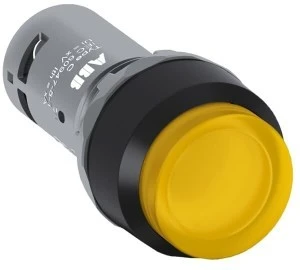

Przycisk monostabilny 22mm wklęsły 1Z żółty CP1-12Y-10 1SFA619100R1213
Monostabilny, chwilowy przycisk wklęsły o średnicy montażowej 22 mm, przeznaczony do sterowania obwodami niskoprądowymi w instalacjach przemysłowych i panelach operatorskich; wersja z żółkim działkiem i obudową z tworzywa.
Cechy techniczne
- Konfiguracja styków: 1Z (1 NO), brak styków NC.
- Zakres napięć pracy: 110–130 V.
- Kategorie obciążeniowe: DC‑13 maks. 2 A; AC‑15: 2,5 W (moc strat zgodnie z dokumentacją producenta).
- Stopnie ochrony: czoło przycisku IP66 / IP67 / IP69K; zaciski oraz część tylna: IP20.
- Budowa i materiały: wklęsły aktor żółty, korpus z czarnego tworzywa; brak pierścienia czołowego, brak podświetlenia.
- Tryb pracy: monostabilny (chwilowy, bez blokady).
- Wymiary (HxWxD): 0,055 × 0,03 × 0,025 m (55 × 30 × 25 mm).
- Temperatura pracy: od −25 °C do +70 °C.
Zastosowanie produktu
- Panele operatorskie i pulpity sterownicze do maszyn przemysłowych.
- Sterowanie obwodami kontrolnymi w instalacjach o napięciu 110–130 V.
- Szafy sterownicze i obudowy narażone na zapylenie i wilgoć — zastosowania wymagające frontu o stopniu ochrony IP66/IP67/IP69K.
- Aplikacje wymagające krótkotrwałych sygnałów impulsowych i pracy przy niskich prądach DC‑13 (np. sygnalizacja, przełączanie styczników pomocniczych).
- Warunki pracy o szerokim zakresie temperatur — systemy zewnętrzne oraz przemysłowe linie produkcyjne.
