Przyciski pojedyncze

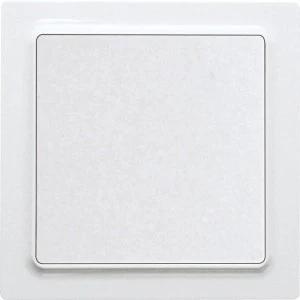

WT55E-pg podaje krótki impuls sterujący: ma jeden zestyk zwierny, który zamyka obwód tylko podczas naciśnięcia klawisza. Wykończenie to biel polarna błyszcząca z linii E-Design55.
Najważniejsze cechy
- zestyk zwierny 10 A / 250 V AC
- współpraca z przekaźnikami bistabilnymi (impulsowymi) i aktorami
- dwa sposoby mocowania: pazurki albo wkręty
- zaciski wtykowe
Dane techniczne
| Zestyki | 1 zwierny |
|---|
| Obciążalność | 10 A / 250 V AC |
|---|
| Montaż | pojedynczy (80 × 80 × 18 mm) lub w ramkach E-Design55 |
|---|
| Mocowanie | pazurki albo wkręty do puszki o rozstawie śrub 60 mm |
|---|
| Zaciski | wtykowe |
|---|
| Kolor | biel polarna błyszcząca, zbliżona do RAL 9010 |
|---|
Zastosowanie
Przy sterowaniu jednym obwodem oświetlenia z kilku miejsc przez przekaźnik bistabilny (impulsowy) – w każdym z tych miejsc montuje się przycisk zamiast łącznika. Ramki uniwersalne pozwalają ustawić zestaw pionowo albo poziomo.
Pytania z montażu
W jakiej kolejności montować?
Najpierw montuje się przycisk w puszce, potem mocuje ramkę ramką mocującą, a na końcu nakłada klawisz.
Czy klawisz pasuje też do łącznika WS55E?
Tak. Klawisz W-WT55E jest przeznaczony do obu: przycisku WT55E i łącznika WS55E.
