Częstotliwość próbkowania (prąd)
20,48 kHz
THDI, THDU, PWHDI, PWHDU, PHC
Tak
Wyzwalanie zmianą kąta fazowego
Nie

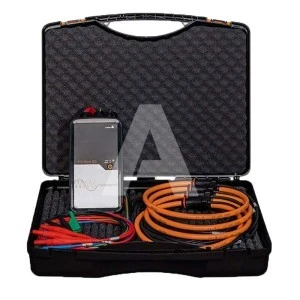

Zestaw zawiera
Karta SD, przewód USB, akumulator, walizka, zestaw krokodylków, oprogramowanie WINPQ Mobile, instrukcja obsługi
Częstotliwość próbkowania [kHz]
20,48
Czas podtrzymania zasilania z akumulatora
2 h
Automatyczna ocena jakości zasilania zgodnie z normami
Nie
Napięcie: wartość skuteczna, minimalna (10 ms) i maksymalna (10 ms)
Tak
Moc: P, Q, S, PF, cosϕ (DPF), sinϕ, tgϕ
tak
Energia w układzie czterokwadratowym, P, Q, P+, P-, Q+, Q-
Tak
Asymetria prądów i napięć, składowa zerowa, zgodna i przeciwna
Tak
Wartości maksymalne harmonicznych napięciowych od 2 do 50 (200 ms RMS)
Nie
Harmoniczne w napięciu w zakresie częstotliwości 2 kHz do 9 kHz w pasmach 200 Hz
Nie
Wartości maksymalne harmonicznych w prądzie od 2 do 50 (200 ms RMS)
Nie
Kąty fazowe harmonicznych w prądzie do 40
Nie
Pomiar sygnałów PLC do 150 kHZ. Analiza sygnałów transmisji danych z licznikami AMI
Nie
Częstotliwość: wartość średnia (10 s), minimalna i maksymalna
Tak
Podgląd on-line: Prostopadłościan mocy czynnej, biernej i dystorsji
Nie
Podgląd on-line: Grupowanie interharmonicznych (U, I)
Nie
Podgląd on-line: Kierunek przepływu harmonicznych oraz kąt fazowy harmonicznych prądowych
Nie
Wyzwalanie zmianą wartości RMS (U, I)
Nie
Wyzwalanie wejściem binarnym (0 - 250 V AC/DC; 10 V próg)
Nie
Harmoniczne w prądzie od 2 do 50
Nie
Wyzwalanie automatyczne
Nie
Częstotliwość próbkowania (napięcie)
20,48 kHz
Możliwość ustawienia dowolnego interwału pomiaru
Nie
Prąd: wartość skuteczna, minimalna (10 ms) i maksymalna (10 ms)
Tak
Moc dystorsji, moc czynna 50 Hz, moc bierna modulacji, moc bierna asymetrii
Tak
Współczynnik migotania Pst, Plt, Ps5
Nie
Harmoniczne napięcia zgodnie z IEC 61000-4-30 klasy A Ed. 3. do 50
Nie
Kąty fazowe harmonicznych napięcia do 40
Nie
Wyższe harmoniczne w napięciu w zakresie 2 kHz - 170 kHz (200 Hz/2 kHz pasmo częstotliwości)
Nie
Harmoniczne w prądzie w zakresie częstotliwości od 2 kHz do 9 kHz w pasmach 200 Hz
Nie
Moc czynna, bierna i pozorna harmonicznych
Nie
Sygnały sterujące RCS 100 Hz do 3 kHz (200 ms RMS max)
Nie
Interwały uśredniania 10/15/30 minut dla pomiaru wartości P, Q, S, D, cosϕ, sinϕ, tgϕ
Tak
Podgląd on-line: Harmoniczne w napięciu i prądzie
Nie
Podgląd on-line: Harmoniczne w napięciu i prądzie dla zakresu częstotliwości 2 kHz do 9 kHz w pasmach 200 Hz
Nie
Wyzwalanie po przekroczeniu określonej wartości RMS (U, I)
Nie
Wyzwalanie szybkością zmian częstotliwości df/dt
Nie
Opcja R1: Rejestrator napięć i prądów sygnałów sterujących RCS 100 Hz do 3 kHz
R1
