Wejścia prądowe
5 (24 bit)
Wejście analogowe (1000 mV)
tak
Częstotliwość próbkowania (napięcie)
40,96 kHz
Automatyczna ocena jakości zasilania zgodnie z normami
Tak
Napięcie: wartość skuteczna, minimalna (10 ms) i maksymalna (10 ms)
Tak
Moc: P, Q, S, PF, cosϕ (DPF), sinϕ, tgϕ
tak
Energia w układzie czterokwadratowym, P, Q, P+, P-, Q+, Q-
Tak
Asymetria prądów i napięć, składowa zerowa, zgodna i przeciwna
Tak
Wartości maksymalne harmonicznych napięciowych od 2 do 50 (200 ms RMS)
Tak
Harmoniczne w napięciu w zakresie częstotliwości 2 kHz do 9 kHz w pasmach 200 Hz
Tak
Harmoniczne w prądzie od 2 do 50
Tak
Harmoniczne w prądzie w zakresie częstotliwości od 2 kHz do 9 kHz w pasmach 200 Hz
Tak
Moc czynna, bierna i pozorna harmonicznych
Tak
Pomiar sygnałów PLC do 150 kHZ. Analiza sygnałów transmisji danych z licznikami AMI
Tak
Szybka Transformata Fouriera napięć i prądów
170 kHz
Interwały uśredniania 10/15/30 minut dla pomiaru wartości P, Q, S, D, cosϕ, sinϕ, tgϕ
Tak
Podgląd on-line: Prostopadłościan mocy czynnej, biernej i dystorsji
Tak
Podgląd on-line: Grupowanie interharmonicznych (U, I)
Tak
Podgląd on-line: Kierunek przepływu harmonicznych oraz kąt fazowy harmonicznych prądowych
Tak
Wyzwalanie po przekroczeniu określonej wartości RMS (U, I)
Tak
Wyzwalanie zmianą kąta fazowego
Tak
Wyzwalanie szybkością zmian częstotliwości df/dt
Tak
Opcja R1: Rejestrator napięć i prądów sygnałów sterujących RCS 100 Hz do 3 kHz
R1

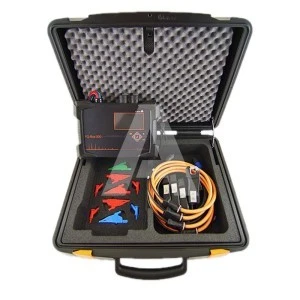

Zestaw zawiera
Karta SD, przewód USB, zasilacz, akumulator, walizka, zestaw krokodylków, oprogramowanie WINPQ Mobile, instrukcja obsługi
Częstotliwość próbkowania [kHz]
40,96
Szybka Transformata Fouriera napięć i prądów [kHz]
170
Wejścia napięciowe
5 (24 bit)
Czas podtrzymania zasilania z akumulatora
3,5 h
Częstotliwość próbkowania (prąd)
40,96 kHz
Możliwość ustawienia dowolnego interwału pomiaru
Tak
Prąd: wartość skuteczna, minimalna (10 ms) i maksymalna (10 ms)
Tak
Moc dystorsji, moc czynna 50 Hz, moc bierna modulacji, moc bierna asymetrii
Tak
Współczynnik migotania Pst, Plt, Ps5
Tak
Harmoniczne napięcia zgodnie z IEC 61000-4-30 klasy A Ed. 3. do 50
Tak
Kąty fazowe harmonicznych napięcia do 40
Tak
Wyższe harmoniczne w napięciu w zakresie 2 kHz - 170 kHz (200 Hz/2 kHz pasmo częstotliwości)
Tak
Wartości maksymalne harmonicznych w prądzie od 2 do 50 (200 ms RMS)
Tak
Kąty fazowe harmonicznych w prądzie do 40
Tak
THDI, THDU, PWHDI, PWHDU, PHC
Tak
Sygnały sterujące RCS 100 Hz do 3 kHz (200 ms RMS max)
Tak
Częstotliwość: wartość średnia (10 s), minimalna i maksymalna
Tak
Podgląd on-line: częstotliwość próbkowania rejestratora oscyloskopowego
409,6 kHz
Podgląd on-line: Harmoniczne w napięciu i prądzie
Tak
Podgląd on-line: Harmoniczne w napięciu i prądzie dla zakresu częstotliwości 2 kHz do 9 kHz w pasmach 200 Hz
Tak
Wyzwalanie zmianą wartości RMS (U, I)
Tak
Wyzwalanie automatyczne
Tak
Wyzwalanie wejściem binarnym (0 - 250 V AC/DC; 10 V próg)
Tak
Pamięć wewnętrzna [GB]
8..32
Podgląd on-line: częstotliwość próbkowania rejestratora oscyloskopowego [kHz]
40,96
