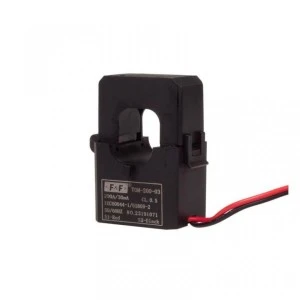

Miniaturowy przekładnik prądowy TOM-200-03

Jednofazowy.
Z otwieranym rdzeniem.
Prąd pierwotny 200 A
Prąd wtórny 30 mA
Do stosowania z monitorami zużycia energii Energy 3 i Energy 1 FOX.
Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Miniaturowy przekładnik prądowy z otwieranym rdzeniem do stosowania z monitorami zużycia prądu Energy 1 i Energy 3 Fox

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2).Jest to równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą.
Jest to przekładnia prądowa IPn/ISn=N, gdzie
IPn - prąd pierwotny znamionowy;
ISn - prąd wtórny znamionowy;
N - wartość przekładni.
Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne:
ISm*N=IPm, gdzie
ISm - prąd wtórny mierzony;
IPm - prąd pierwotny mierzony.


UWAGA

Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
