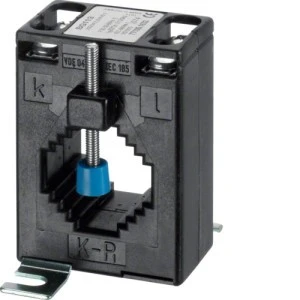

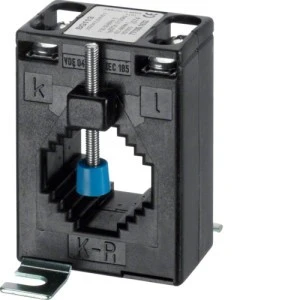

Przekładnik prądowy 250/5A 2,5VA kl.1 SRA02505
Przekładnik prądowy 250/5A 2,5VA kl.1 SRA02505 to przekładnik wsporczy przeznaczony do montażu na szynie TS lub płycie montażowej, stosowany w systemach szyn zbiorczych do pomiarów i współpracy z układami zabezpieczeń i licznikami prądu.
Cechy techniczne
- Znamionowy prąd pierwotny: 250 A; znamionowy prąd wtórny: 5 A
- Znamionowa moc pozorna wtórna: 2,5 VA; moc rzeczywista przy IN: straty całkowite 2,6 W
- Klasa dokładności: 1
- Model: Przekładnik wsporczy na szynę; montaż: szyna TS lub płyta montażowa
- Połączenie wtórne: zaciski z połączeniem śrubowym
- Izolacja: napięcie izolacyjne 3 kV; stopień ochrony: IP10; ochrona przed dotykiem: tak
- Wymiary: głębokość 30 mm, wysokość 70 mm, szerokość 49,5 mm
- Wymiary przepustu: szerokość przepustu 29,5 mm, wysokość przepustu 20 mm
- Skalibrowany: Nie; z szyną miedzianą: Nie; mocowanie zatrzaskowe: Nie
- Temperatura magazynowania: od -40 do 40 °C
Zastosowanie produktu
- Pomiary prądów w rozdzielnicach i systemach szyn zbiorczych; współpraca z licznikami i rejestratorami prądu
- Dostarczanie sygnału wtórnego 5 A do układów zabezpieczeń nadprądowych i systemów automatyki
- Montaż w rozdzielnicach przemysłowych i energetycznych na szynie TS lub na płycie montażowej przy ograniczonej przestrzeni (głębokość 30 mm)
- Zastosowanie tam, gdzie wymagana jest klasa dokładności 1 do celów pomiarowych i rozliczeniowych przy współpracy z urządzeniami przetwarzającymi prąd wtórny 5 A
