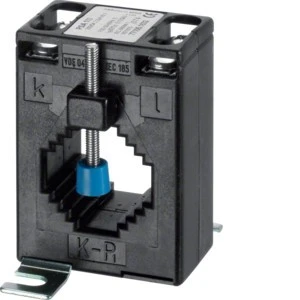

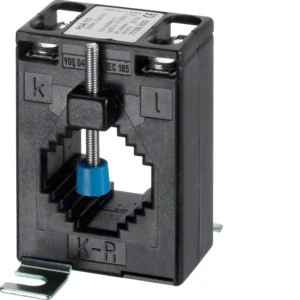

Przekładnik prądowy 200/5A 2,5VA kl.1 SRA02005 to przekładnik przepustowy przeznaczony do pomiarów i systemów monitoringu w instalacjach z szynami zbiorczymi. Stosowany do współpracy z urządzeniami pomiarowymi i zabezpieczeniowymi przy maksymalnym prądzie pierwotnym 200 A.
Cechy techniczne
Typ: przekładnik przepustowy, liczba wejść pierwotnych: 1
Znamionowy prąd pierwotny: 200 A; znamionowy prąd wtórny: 5 A
Klasa dokładności: 1
Znamionowa moc pozorna wtórna: 2,5 VA
Częstotliwość pracy: 50/60 Hz
Podłączenie obwodu wtórnego: połączenie śrubowe
Wymiary (gł. × wys. × szer.): 30 × 70 × 49,5 mm
Montaż: na szynach TS lub na płycie montażowej (brak mocowania zatrzaskowego)
Model: Przekładnik przepustowy; nie skalibrowany fabrycznie
Stopień ochrony: IP10
Temperatura magazynowania: -40 °C do 40 °C
Brak osłony dotykowej oraz brak wbudowanej szyny miedzianej
Zastosowanie produktu
Pomiary prądów w rozdzielnicach z szynami zbiorczymi (systemy szynowe)
Współpraca z licznikami energii, przekaźnikami i układami zabezpieczeń do 200 A
Monitoring obciążeń i pomiary kontrolne w instalacjach przemysłowych i budynkach technicznych
Zastosowania, gdzie wymagane są przekładniki o klasie dokładności 1 i niskiej mocy pozornej
Dane techniczne
CN
85043129
Model
Przekładnik przepustowy
Skalibrowany
Nie
Z szyną miedzianą
Nie
Mocowanie zatrzaskowe
Nie
Znamionowa wtórna moc pozorna [VA]
2,5
Z ochroną przed dotykiem
Nie
PKWiU
27.11.42.0
Klasa dokładności
1
Liczba wejść pierwotnych
1
Znamionowy prąd pierwotny [A]
200
Podłączenie obwodu wtórnego
Połączenie śrubowe
Znamionowy prąd wtórny [A]
5
Dane logistyczne
Kod kreskowy
4049857139347
Szerokość opakowania [mm]
40
Waga z opakowaniem [kg]
0.12
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
30
Długość opakowania [mm]
60
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
