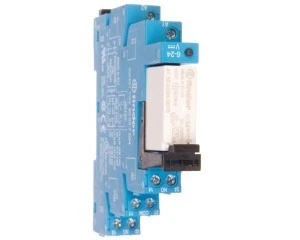

Przekaźnikowy moduł sprzęgający 2P 8A 24V DC 14mm styki AgNi 38.52.7.024.0050
Moduł sprzęgający serii 38 przeznaczony do izolacji galwanicznej i przełączania obwodów mocy przy użyciu cewki 24 V DC; typ monostabilny z dwoma stykami przełącznymi, stosowany jako element interfejsowy w układach automatyki i systemach sterowania.
Cechy techniczne
- Znamionowe napięcie cewki: 24 V DC (zakres dopuszczalny 19,2–28,8 V)
- Tryb pracy napędu: monostabilny, napęd spolaryzowany
- Liczba styków przełącznych: 2 (pojedyncze styki przełączne)
- Maksymalny prąd łączeniowy: 8 A (styki AgNi)
- Materiał styków: AgNi (srebro?nikiel) — dobry do obciążeń rezystancyjnych i ogólnych zastosowań sterowniczych
- Szerokość modułu: 14 mm — kompaktowy format montażowy
- Połączenie elektryczne: zaciski śrubowe
- Stopień ochrony: IP20
- Wyposażenie: przekaźnik sprzedawany bez gniazda; kompatybilny z gniazdami serii 93 (gniazdo nie jest częścią zestawu)
- Brak wymuszonego prowadzenia styków; konstrukcja przekaźnika elementarna typowa dla serii 38
Zastosowanie
- Interfejsy między układami logicznymi (PLC) a obciążeniami AC/DC do 8 A
- Sterowanie stycznikami, małymi silnikami, zaworami i obwodami sygnalizacji
- Moduły separujące sygnały w rozdzielnicach i szafach sterowniczych — montaż na standardowych gniazdach serii 93 lub listwach DIN
- Aplikacje w automatyce budynkowej, systemach alarmowych i maszynach przemysłowych wymagających izolacji galwanicznej między obwodem sterowania a obwodem mocy
