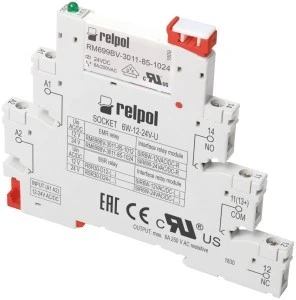

Przekaźnik SIR6W-24VDC-R to wąskoprofilowy moduł interfejsowy 1P przeznaczony do separacji sygnałów i przełączania obwodów niskoprądowych w systemach automatyki przemysłowej oraz aplikacjach sterowania i monitoringu.
Znamionowe napięcie sterowania: 24 V DC; rodzaj napięcia sterowania: DC.
Element wykonawczy: miniaturowy przekaźnik elektromagnetyczny RM699BV (styki AgSnO2) lub wersja półprzewodnikowa RSR30, zależnie od konfiguracji.
Komplet: urządzenie dostarczane z uniwersalnym gniazdem wyposażonym w zaciski śrubowe; współpraca z złączem grzebieniowym typu JB20.
Wymiary i masa: szerokość 6,2 mm; całkowite wymiary 88,6 × 6,2 × 76 mm; masa ? 30 g.
Montaż: na szynie DIN 35 mm; stopień ochrony obudowy: IP20.
Sygnalizacja: dioda LED informująca o stanie cewki.
Styki AgSnO2: przeznaczone do przełączeń sygnałowych i obciążeń niskoprądowych, charakterystyka zależna od wersji wykonawczej przekaźnika.
Zastosowanie produktu
Separacja galwaniczna sygnałów między układami sterującymi (PLC) a obwodami wykonawczymi.
Interfejsowanie sygnałów niskonapięciowych w automatyce maszynowej i liniach produkcyjnych.
Sterowanie obwodami kontroli i monitoringu, systemami alarmowymi oraz urządzeniami pomiarowymi.
Budowa rozdzielnic modułowych z gniazdami i złączami grzebieniowymi (szyna 35 mm, JB20).
Uwagi montażowe: instalację i prace serwisowe wykonywać wyłącznie przez personel z kwalifikacjami; stosować zalecane akcesoria i zachować odpowiednie marginesy bezpieczeństwa zgodnie z instrukcją producenta.
