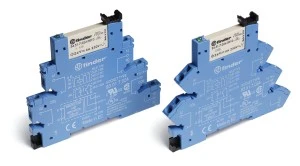

Przekaźnikowy moduł sprzęgający 1P 6A 24V DC 6,2mm styki AgNi 38.51.7.024.0050
Moduł sprzęgający serii 38 przeznaczony do montażu na szynie DIN, stosowany jako interfejs między układami sterującymi a obwodami wykonawczymi. Typ monostabilny, spolaryzowany, z jednym stykiem przełącznym i stykiem wykonanym z AgNi, dedykowany do aplikacji przemysłowych i automatyki budynkowej.
Cechy techniczne
- Szerokość: 6,2 mm (kompaktowa budowa dostosowana do montażu modułowego na szynie DIN).
- Styk: 1 × styk przełączny (pojedynczy), materiał styków AgNi (srebro?nikiel) — wysoka odporność na zatarcie i dobre parametry przełączania.
- Znamionowy prąd przełączania: 6 A.
- Napięcie sterowania (DC): nominalnie 24 V DC; zakres zasilania 19,2–28,8 V DC.
- Tryb przełączania: monostabilny; polaryzacja napędu: spolaryzowany.
- Rodzaj połączenia elektrycznego: połączenie śrubowe (zaciski prądowe).
- Stopień ochrony: IP20 (ochrona przed dotykiem palcem, przeznaczony do montażu w obudowach lub szafach sterowniczych).
- Montaż: szyna DIN; kompatybilność z systemami gniazd montażowych serii 93 (moduły przekaźnikowe serii 38 współpracują z gniazdami serii 93).
- Przeznaczenie styku: brak dedykowanych styków rozwiernych/zwiernych (0 NO/0 NC) — pojedynczy styk przełączny realizuje funkcję przełączania obwodu.
Zastosowanie produktu
- Interfejsy sterujące w systemach PLC oraz separacja galwaniczna sygnałów logicznych od obwodów wykonawczych.
- Moduły sprzęgające w automatyce maszynowej: załączanie obciążeń do 6 A, integracja z układami bezpieczeństwa i sterowania.
- Automatyka budynkowa: sterowanie oświetleniem, napędami i urządzeniami pomocniczymi z poziomu systemów niskonapięciowych.
- Stosowanie w rozdzielnicach i szafach sterowniczych wymagających kompaktowych modułów na szynę DIN oraz łatwego podłączenia śrubowego.
