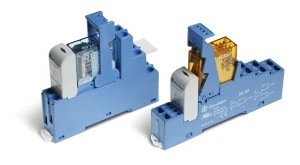

Przekaźnikowy moduł sprzęgający 15,8mm, 2P 8A 12V DC, styki AgNi, zaciski śrubowe, szyna DIN 48.52.7.012.0050SMA
Moduł sprzęgający o szerokości 15,8 mm przeznaczony do montażu na szynie DIN, realizujący izolację i przełączanie obwodów za pomocą bistabilnego przekaźnika 2P. Stosowany jako interfejs pomiędzy układami sterującymi DC a obwodami końcowymi o prądzie do 8 A.
Cechy techniczne
- Wymiary: szerokość 15,8 mm, wysokość 78,6 mm, głębokość 75,3 mm.
- Tryb przełączania: bistabilny (przekaźnik zatrzymuje stan styków po odłączeniu napięcia sterowania).
- Układ styków: 2 styki przełączne (podwójny), styki wykonane w technologii AgNi.
- Znamionowy prąd obciążenia: 8 A na styk.
- Znamionowe napięcie sterowania DC: 12 V (zakres pracy 8,8 V ÷ 18 V).
- Połączenie elektryczne: zaciski śrubowe zapewniające standardowe przyłącze przewodów.
- Stopień ochrony: IP20 — przystosowany do montażu wewnątrz rozdzielnic i obudów.
- Montaż: przystosowanie do standardowej szyny DIN (wersja modułu oznaczona 48.52.7.012.0050SMA).
- Materiał styków i konstrukcja zgodne z praktykami przemysłowymi; w materiałach nie wykryto obecności substancji SVHC powyżej 0,1% wagowo w standardowych wersjach produktu.
Zastosowanie
- Panele sterownicze i rozdzielnice automatyki przemysłowej wymagające kompaktowych modułów przekaźnikowych.
- Interfejsy między układami sterującymi DC (sterowniki PLC, systemy monitoringu) a obciążeniami wykonawczymi.
- Aplikacje budynkowe i instalacje techniczne do sterowania oświetleniem, siłownikami i obwodami pomocniczymi.
- Systemy modularne montowane na szynie DIN, gdzie wymagane są niewielkie wymiary i połączenia śrubowe.
