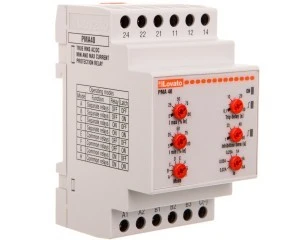

Przekaźnik nadzoru prądu minimalnego i maksymalnego AC/DC PMA40240
- Producent:LOVATO
- Seria produktu:PRZEKAŹNIKI PMV
- Indeks producenta:PMA40240
- Indeks TIM:0001-00001-68735
- Kategoria:Przekaźnik kontroli prądu
- Ocena:
Cena:
Przekaźnik nadzoru prądu minimalnego i maksymalnego AC/DC
Do układów jednofazowych i trójfazowych.
– zasilanie pomocnicze 24...240 VAC/DC
– automatyczne lub ręczne kasowanie (ręczne przez odłączenie napięcia zasilania)
– podłączenie bezpośrednie do 16A lub przez przekładnik prądowy
– pomiar prądu metodą TRMS (rzeczywiste wartości skuteczne)
– 2 niezależne wyjścia przekaźnikowe (Min i Max), każde z 1 zestykiem przełącznym
– obudowa modułowa DIN 43880 (3 moduły)
– montaż na szynie DIN 35mm lub śrubami
– stopień ochrony: IP40 od przodu (tylko, jeśli zamontowano w obudowie i/lub szafie o IP40); IP20 na zaciskach.
USTAWIENIA:
"Imax" próg zadziałania dla prądu maksymalnego 5...100% Ie
"Imin" próg zadziałania dla prądu minimalnego 5...100% Ie
"Trip delay" czas opóźnienia zadziałania dla prądu minimalnego i maksymalnego 0,1...30 sek.
"Inhibition time" czas wstrzymania po zasileniu przekaźnika 1...60 sek.
“Ie” wybór zakresu prądu: 20mA, 50mA, 250mA, 1A, 5A lub 16A
“Mode” wybór trybu działania:
• niezależna lub równoległa praca wyjść przekaźnikowych
• wyjście przekaźnikowe normalnie wzbudzone lub odwzbudzone
• pamięć zadziałania (blokada) On lub Off.
Dane techniczne
CN
8536490000
Rodzaj napięcia sterowania
AC/DC
Funkcja histerezy, 3-fazowa
Z odłączalnymi zaciskami
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
240
Znamionowe napięcie sterowania Us dla DC [V] do
240
Zakres pomiarowy prądu [A] do
16
Kontrola podprądowa, 3-fazowa
Kontrola nadprądowa, 3-fazowa
Zawiera kontrolę nadprądową DC
Liczba styków przełącznych
2
PKWiU
27.12.24.0
Funkcja histerezy, 1-fazowa
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
24
Znamionowe napięcie sterowania Us dla DC [V] od
24
Zakres pomiarowy prądu [A] od
0,02
Kontrola podprądowa, 1-fazowa
Kontrola nadprądowa, 1-fazowa
Zawiera kontrolę podprądową DC
Funkcja histerezy DC
Dane logistyczne
Ean
8013975172834
Szerokość opakowania [mm]
50
Waga z opakowaniem [kg]
0.20
Wysokość opakowania [mm]
50
Długość opakowania [mm]
100
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
