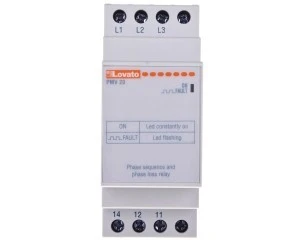

Przekaźnik nadzorczy napięcia, kolejność i zanik fazy 208‑575V AC PMV20A575
- Producent:LOVATO
- Seria produktu:PRZEKAŹNIKI PMV
- Indeks producenta:PMV20A575
- Indeks TIM:0918-411AA-YY159
- Ocena:
Cena:
Przekaźnik do kontroli kolejności faz oraz całkowitego lub częściowego zaniku faz.
Do sieci 3-fazowych bez przewodu neutralnego.
Napięcie znamionowe 380...575 VAC.
Częstotliwość znamionowa 50/60Hz ±5%
Zasilanie napięciem kontrolowanym.
Wyjście przekaźnikowe (1P) normalnie wzbudzone.
Zielony wskaźnik LED dla zasilania i błędu.
Automatyczne kasowanie.
DZIAŁANIE
Kontrolowane napięcie podłączone jest do zacisków L1-L2-L3 i zasila przekaźnik. Przekaźnik zadziała, kiedy kolejność faz jest niewłaściwa lub kiedy zaniknie jedna lub wszystkie z kontrolowanych faz.
NORMALNE DZIAŁANIE
Przy obecności wszystkich faz i ich właściwej kolejności zielona dioda LED świeci światłem ciągłym, a wyjście przekaźnikowe jest wzbudzone.
ZADZIAŁANIE DLA NIEWŁAŚCIWEJ KOLEJNOŚCI FAZ
Zielona dioda LED zaczyna migać, a wyjście przekaźnikowe zostaje odwzbudzone.
ZADZIAŁANIE DLA ZANIKU FAZ
Zielona dioda LED zaczyna migać, a wyjście przekaźnikowe zostaje odwzbudzone. Czas zadziałania dla zaniku fazy 60 msek. Przekaźnik zadziała dla zaniku fazy przy wartości kontrolowanego napięcia <70%.
ZADZIAŁANIE DLA ZANIKU JEDNEJ Z FAZ
Kiedy wartość jednego z napięć międzyfazowych spadnie poniżej 70% wartości pozostałych napięć międzyfazowych to zielona dioda LED zacznie migać, a przekaźnik wyjściowy zostanie odwzbudzony. Kasowanie następuje automatycznie, kiedy wartość napięcia będzie większa o 5% od wartości zadziałania (histereza).
Czas kasowania 500 msek.
Dane techniczne
CN
8536490000
Rodzaj napięcia sterowania
AC
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Kontrola kolejności faz
Kontrola asymetrii faz
Wysokość [mm]
104,7
Zakres pomiarowy napięcia [V] od
208
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
208
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
208
Szerokość [mm]
35,8
Liczba styków zwiernych
0
PKWiU
27.12.24.0
Funkcja kontroli podnapięciowej
Z odłączalnymi zaciskami
Kontrola zaniku fazy
Funkcja kontroli nadnapięciowej
Głębokość [mm]
58
Zakres pomiarowy napięcia [V] do
575
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
575
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
575
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Dane logistyczne
Ean
8013975125113
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.12
Wysokość opakowania [mm]
40
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
