Przekaźnik interfejsowy Un 24 V AC AgNi. AC1‑16 A/250 V ACPI85P‑024AC‑M91G‑PS‑2011 864849

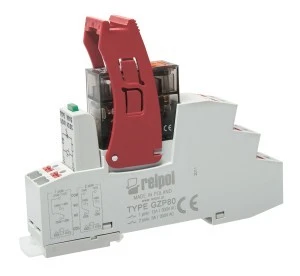

Przekaźnik interfejsowy PUSH-IN: 1P - jeden zestyk przełączny, napięcie zasilania Un - 24 V AC, materiał stykowy AgNi. AC1 - 16 A / 250 V AC; Wymiary: 97 x 15,9 x 75,8 mm. Montaż na szynie 35 mm lub na płycie montażowej jednym wkrętem M3. Przystosowane do współpracy ze złączami grzebieniowymi typu ZGZP. Zestaw zawiera: gniazdo push-in GZP80, przekaźnik RMP85, obejmę wyrzutnikową GZP80-0400 oraz moduł przeciwprzepięciowy M91G (LED zielony + warystor)

Dane
Index	864849
Kod EAN	5900005272684
Rodzaj napięcia zasilania	AC
Napięcie cewki	24 V
Materiał styków	AgNi
Konfiguracja styków	1P
Znamionowy prąd AC1	16 A / 250 V AC
Znamionowe napięcie zestyków	250 V AC
Sposób podłączenia	montaż na szynie 35 mm
Głębokość	97
Szerokość mm	15,9
Wysokość mm	75,8
Waga kg	0,0067

Montaż:

Przekaźniki PI85P z gniazdem GZP80 przeznaczone są do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715 lub na płycie (przy pomocy 1 wkręta M3). Połączenia: maks. przekrój przewodów: 2 x 1,5 mm2 (bez tulejki izolowanej), 2 x 1 mm2 (z tulejką izolowaną), długość odizolowania przewodów: 8...10 mm. Gniazda wtykowe GZP80 przystosowane są do współpracy ze złączami grzebieniowymi typu ZGZP... Złącze ZGZP80-8 mostkuje wspólne sygnały wejść, maks. dopuszczalny prąd wynosi 10 A / 250 V AC, możliwość połączenia 8 gniazd. Złącze ZGZP80-2 mostkuje wspólne sygnały wejść lub wyjść, możliwość połączenia 2+n gniazd. Zworka międzytorowa ZGZP-2 mostkuje sąsiednie tory pojedynczego gniazda GZP80. Kolory złącz: ZGZP...GY szary, ZGZP...BK czarny, ZGZP...RD czerwony, ZGZP...BE niebieski (patrz str. 440). Oddzielnie należy zamawiać płytki do opisu MP15, zatrzaskiwane na wysokie wpusty, zgodne ze standardem dla złączek rzędowych.

Akcesoria:

https://www.tim.pl/zlacze-2-polowe-czarne-do-gniazd-i-przekaznikow-interfejsowych-push-pi84-pi85-pi84p-pi85p-zgzp80-2-bk-2616327

https://www.tim.pl/zlacze-2-polowe-szare-do-gniazd-i-przekaznikow-interfejsowych-push-pi84-pi85-pi84p-pi85p-zgzp80-2-gy-2616326

https://www.tim.pl/zlacze-2-polowe-czerwone-do-gniazd-i-przekaznikow-interfejsowych-push-pi84-pi85-pi84p-pi85p-zgzp80-2-rd-2616328
