Przekaźnik interfejsowy Push‑in 2P 24VDC 8A AgNi PI84P‑024DC‑M41G‑PS‑2012 864845

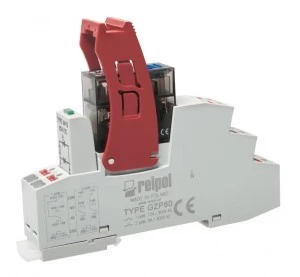

Przekaźnik interfejsowy PUSH-IN: 2P - dwa zestyki przełączne, napięcie zasilania Un - 24 V DC, materiał stykowy AgNi. AC1 - 8 A / 250 V AC; Wymiary: 97 x 15,9 x 75,8 mm. Montaż na szynie 35 mm lub na płycie montażowej jednym wkrętem M3. Przystosowane do współpracy ze złączami grzebieniowymi typu ZGZP. Zestaw zawiera: gniazdo push-in GZP80, przekaźnik RMP84, obejmę wyrzutnikową GZP80-0400 oraz moduł przeciwprzepięciowy M41G (LED zielony + dioda tłumiąca D, polaryzacja N: +A1/-A2)

Montaż:

Przekaźniki PI84P z gniazdem GZP80 przeznaczone są do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715 lub na płycie (przy pomocy 1 wkręta M3). Połączenia: maks. przekrój przewodów: 2 x 1,5 mm2 (bez tulejki izolowanej), 2 x 1 mm2 (z tulejką izolowaną), długość odizolowania przewodów: 8...10 mm. Gniazda wtykowe GZP80 przystosowane są do współpracy ze złączami grzebieniowymi typu ZGZP... Złącze ZGZP80-8 mostkuje wspólne sygnały wejść, maks. dopuszczalny prąd wynosi 10 A / 250 V AC, możliwość połączenia 8 gniazd. Złącze ZGZP80-2 mostkuje wspólne sygnały wejść lub wyjść, możliwość połączenia 2+n gniazd. Zworka międzytorowa ZGZP-2 mostkuje sąsiednie tory pojedynczego gniazda GZP80. Kolory złącz: ZGZP...GY szary, ZGZP...BK czarny, ZGZP...RD czerwony, ZGZP...BE niebieski.

Akcesoria:

https://www.tim.pl/zlacze-2-polowe-czarne-do-gniazd-i-przekaznikow-interfejsowych-push-pi84-pi85-pi84p-pi85p-zgzp80-2-bk-2616327

https://www.tim.pl/zlacze-2-polowe-czerwone-do-gniazd-i-przekaznikow-interfejsowych-push-pi84-pi85-pi84p-pi85p-zgzp80-2-rd-2616328

https://www.tim.pl/zlacze-2-polowe-niebieskie-do-gniazd-i-przekaznikow-interfejsowych-push-pi84-pi85-pi84p-pi85p-zgzp80-2-be2616329

https://www.tim.pl/zworka-miedzytorowa-2-polowa-czarna-do-gniazd-i-zestawow-push-in-zgzp-2-bk-2616315

https://www.tim.pl/zworka-miedzytorowa-2-polowa-niebieska-do-gniazd-i-zestawow-push-in-zgzp-2-be-2616317

https://www.tim.pl/zworka-miedzytorowa-2-polowa-czerwona-do-gniazd-i-zestawow-push-in-zgzp-2-rd-2616316

https://www.tim.pl/zworka-miedzytorowa-2-polowa-szara-do-gniazd-gzp80-gzp4-oraz-przekaznikow-push-in-zgzp-2-gy-2616314

Dane
Index	864845
Kod EAN	5900005273735
Rodzaj napięcia zasilania	DC
Napięcie cewki	24 V
Materiał styków	AgNi
Konfiguracja styków	2P
Znamionowy prąd AC1	8 A / 250 V AC
Znamionowe napięcie zestyków	250 V AC
Sposób podłączenia	montaż na szynie 35 mm
Głębokość	97
Szerokość mm	15,9
Wysokość mm	75,8
Waga kg	0,0067
