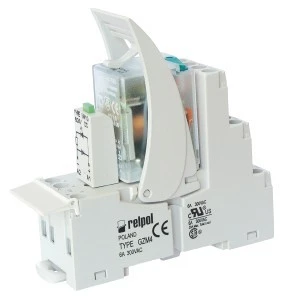

Przekaźnik interfejsowy 4P 6A 48V DC dioda tłumiąca, szerokość 15,5mm PIR4-048DC-00LD 855592
Przekaźnik interfejsowy PIR4-048DC-00LD to czterostykowy, bistabilny element przeznaczony do separacji i przełączania obwodów DC; stosowany jako interfejs sterujący pomiędzy układami logicznymi a obciążeniami DC w systemach automatyki i instalacjach przemysłowych.
Cechy techniczne
- Konfiguracja: 4 styki przełączne (4P), rodzaj styku: pojedynczy
- Maksymalna obciążalność styków: 6 A przy 48 V DC
- Napięcie sterowania Us (DC): 48 V; zakres dopuszczalny: 38,4 ÷ 52,8 V
- Tryb przełączania napędu: bistabilny; polaryzacja napędu: spolaryzowany
- Tłumienie cewki: wbudowana dioda tłumiąca (do ochrony układu sterowania przed przepięciami)
- Rodzaj połączenia elektrycznego: połączenie śrubowe
- Stopień ochrony: IP20
- Wymiary: szerokość 27 mm, wysokość 75 mm, głębokość 82 mm
- Rodzaj napięcia sterowania: DC
Zastosowanie i sposób użycia
- Stosowanie jako interfejs pomiędzy wyjściami sterowników PLC/układów cyfrowych a obciążeniami DC (silniki prądu stałego, zawory, moduły wykonawcze).
- Wykorzystanie w rozdzielniach i panelach sterowniczych do izolacji sygnałów i zabezpieczenia obwodów sterujących.
- Montaż i podłączenie powinny wykonywać osoby wykwalifikowane, zgodnie ze specyfikacją techniczną produktu i zasadami bezpieczeństwa.
- Przed uruchomieniem sprawdzić poprawność połączeń śrubowych, zgodność napięć oraz integralność izolacji; w przypadku awarii natychmiast odłączyć zasilanie.
- Zabronione modyfikacje mechaniczne i elektryczne; przechowywać w oryginalnym opakowaniu z dala od źródeł ciepła i substancji chemicznych.
