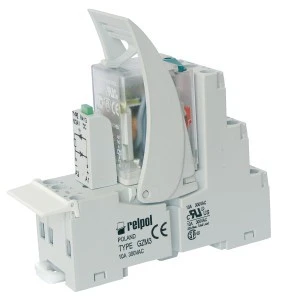

Przekaźnik interfejsowy 3P 10A 48V DC dioda tłumiąca, szerokość 15,5mm PIR3-048DC-00LD 855594
Przekaźnik interfejsowy PIR3-048DC-00LD to trzypolowy przekaźnik bistabilny z cewką 48 V DC i wbudowaną diodą tłumiącą, zaprojektowany do przełączania obciążeń do 10 A na styk w aplikacjach automatyki i sterowania.
Cechy techniczne
- Konfiguracja: 3P, liczba styków przełącznych: 3 (trzy styki przełączne).
- Maksymalny prąd obciążenia: 10 A na styk.
- Napięcie sterowania (Us): 48 V DC; zakres zasilania: 38,4 ÷ 52,8 V DC.
- Tryb przełączania napędu: bistabilny; polaryzacja napędu: spolaryzowany.
- Element ochronny: wbudowana dioda tłumiąca na cewce (dioda przeciwprzepięciowa).
- Rodzaj połączenia elektrycznego: połączenie śrubowe.
- Stopień ochrony: IP20.
- Rodzaj napięcia sterowania: DC.
- Wymiary zewnętrzne: wysokość 75 mm, głębokość 82 mm, szerokość korpusu 27 mm.
Pełne użycie produktu
- Izolacja i interfejs pomiędzy obwodami sterowania (PLC, sterowniki) a obciążeniami wykonawczymi w automatyce przemysłowej.
- Sterowanie obciążeniami indukcyjnymi i rezystancyjnymi do 10 A: zawory elektromagnetyczne, małe silniki, cewki, styczniki pomocnicze.
- Zastosowanie w rozdzielnicach modułowych oraz instalacjach wymagających kompaktowych przekaźników bistabilnych.
- Montaż i eksploatacja: instalacja oraz prace serwisowe powinny być wykonywane przez wykwalifikowany personel; stosować się do parametrów znamionowych i zaleceń producenta.
- Zasady bezpieczeństwa podczas użytkowania: prawidłowe podłączenie przewodów, unikanie przeciążeń i przegrzewania, regularne kontrole wizualne oraz natychmiastowe odłączenie zasilania w razie wykrycia uszkodzenia.
