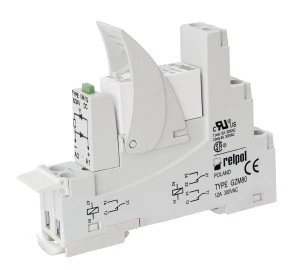

Przekaźnik Interfejsowy 1P 12V DC AgNi 16 A / 250 V AC PI85-012DC-M41G-MS-2011 862204
Przekaźnik interfejsowy PI85-012DC-M41G-MS-2011 to jednobiegunowy element przełączający sterowany napięciem stałym 12 V DC, przeznaczony do separacji sygnałów sterujących od obwodów zasilających. Stosowany w automatyce przemysłowej, rozdzielnicach i aplikacjach sterowania maszyn.
Cechy techniczne
- Typ: przekaźnik interfejsowy 1P (1 styk przełączny).
- Cewka: znamionowe napięcie sterowania 12 V DC; rodzaj napięcia sterowania: DC.
- Styki: materiał AgNi, znamionowy prąd przełączania 16 A przy 250 V AC.
- Gniazdo: współpraca z gniazdem GZM80; kompatybilne ze złączami grzebieniowymi ZGGZ80 (maks. prąd złącz grzebieniowych 10 A przy 250 V AC) — przy obciążeniach przekraczających 10 A należy stosować indywidualne przewody.
- Wymiary: szerokość 15,9 mm, wysokość 67 mm, głębokość 81,6 mm.
- Stopień ochrony: IP20; montaż dedykowany do gniazda GZM80 zgodnie ze standardami PN-EN.
- Funkcje zabezpieczające: ochrona przed przegrzaniem (zgodnie z dokumentacją producenta) oraz wymagania dotyczące wentylacji i warunków pracy.
- Wskazówki instalacyjne: stosować zalecany osprzęt, zapewnić poprawne połączenia elektryczne i wykonać montaż przez wykwalifikowany personel.
Zastosowanie produktu
- Separacja sygnałów sterujących od obwodów wykonawczych w systemach PLC i układach automatyki.
- Rozszerzenie wyjść przekaźnikowych w szafach sterowniczych i modułach interfejsowych.
- Sterowanie obwodami oświetlenia, elementami wykonawczymi w HVAC oraz układami sterowania maszyn.
- Aplikacje przemysłowe wymagające separacji galwanicznej sygnałów i przełączania prądów do 16 A — przy obciążeniach indukcyjnych stosować odpowiednie tłumiki/transient suppression.
- Montaż i eksploatacja wyłącznie zgodnie z instrukcją producenta oraz przez uprawniony personel, z uwzględnieniem ograniczeń prądowych gniazda i złącz.
