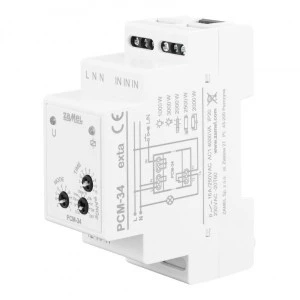

Przekaźnik czasowy przełączany w zerze wielofunkcyjny 230V AC PCM‑34 EXT10000308

Przekaźnik czasowy PCM-34 to wielofunkcyjny przekaźnik czasowy realizujący jedną z dziesięciu funkcji w układach automatyki i sterowania. Wyzwolenie pracy urządzenia może być podyktowane pojawieniem się napięcia zasilania lub sygnału zewnętrznego podanego na wejście IN przekaźnika. Zastosowana w nim technologia umożliwia przełączanie styków przekaźnika i załączenie obciążeń przy przejściu sinusoidy napięciowej przez punkt zerowy (wartość chwilowa napięcia na wyjściu w momencie przełączenia przekaźnika wynosi 0 V w stosunku do potencjału neutralnego). Przekaźnik dokonuje wyłączenia obciążenia (zmiana położenia styków przekaźnika) w momencie przejścia sinusoidy prądowej przez punkt zerowy (wartość chwilowa płynącego prądu wynosi 0 A). Dzięki takiemu sterowaniu unikamy negatywnych efektów pojawiających się podczas procesu komutacji. Przekaźnik umożliwia podłączenie obciążeń LED dużej mocy, a także świetnie radzi sobie z obciążeniami indukcyjnościowymi. Ponieważ styki przekaźnika stanowią element elektromechaniczny, to konstrukcja pozbawiona jest wad występujących w przypadku konstrukcji półprzewodnikowych. Cechy urządzenia to:

● Dziesięć trybów pracy wybieranych potencjometrem obrotowym,
● wyzwalanie podaniem napięcia zasilania lub impulsem zewnętrznym,
● przekaźnik załączany przy zerowej wartości napięcia (ZVS) i zerowej wartości prądu (ZCS),
● nie wymaga minimalnej wartości obciążenia,
● zastosowana technologia wydłuża czas działania przekaźnika i ogranicza procesy starzeniowe,
● przełączenie obwodu w warunkach ZVS i ZCS ogranicza ilość generowanych zakłóceń komutacyjnych i poprawia wyniki kompatybilności elektromagnetycznej EMC całego układu w jakim zastosowano przekaźnik,
● duża dokładność odmierzanego czasu,
● szeroki przedział nastaw czasu.
