Przekaźnik czasowy 2P 5A 1-12sek 110/127V AC/DC opóźnione załączenie RTX-132 110/127 12SEK
Przekaźnik czasowy RTX-132 to elektromechaniczne urządzenie przeznaczone do realizacji funkcji opóźnionego załączenia (ON delay) w instalacjach przemysłowych i automatyce budynkowej; stosowany do sekwencyjnego załączania obwodów, sterowania pompami i układami napędowymi.
Cechy techniczne
- Funkcja: opóźnione załączenie (ON delay)
- Zakres nastawy czasu: 1–12 s, nastawa analogowa
- Napięcie zasilania i sterowania: 110–127 V AC/DC (50/60 Hz)
- Rodzaj napięcia sterowania: AC/DC
- Wyjścia: 2 × zwłoczny styk przełączny (2P)
- Zdolność łączeniowa: 5 A przy załączaniu i wyłączaniu

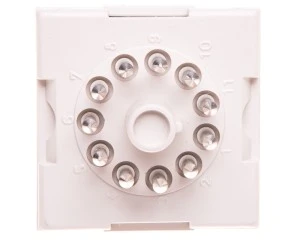

- Połączenie elektryczne: połączenie śrubowe; gniazdo 11-biegunowe (gniazdo nie jest dołączone)
- Wskaźniki: diody LED sygnalizujące stan zasilania i pracy przekaźnika
- Odporność napięciowa: dopuszczalne odchylenie zasilania 0,8–1,1 Un; czas regeneracji ? 0,1 s
- Wyjścia elektro-mechaniczne (brak wyjścia półprzewodnikowego); brak funkcji zdalnego sterowania
- Wymiary: szer. 36,5 mm × wys. 36,5 mm × gł. 80 mm
Zastosowanie
- Sekwencyjne załączanie obwodów w rozdzielnicach i panelach sterowniczych
- Sterowanie opóźnione pomp, wentylatorów i napędów w instalacjach HVAC
- Realizacja prostych funkcji czasowych w automatyce maszyn i linii produkcyjnych
- Zastosowanie w systemach oświetleniowych i sterowaniu awaryjnym wymagającym opóźnienia załączenia
- Montaż i eksploatacja: montaż w gnieździe 11-biegunowym, podłączenia śrubowe; instalację i prace konserwacyjne należy wykonywać zgodnie z dokumentacją techniczną oraz przez wykwalifikowany personel
