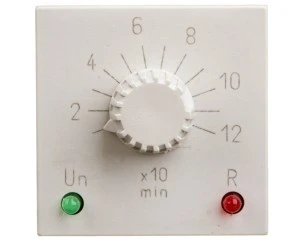

Przekaźnik czasowy 2P 5A 10-120min 220-230V AC/DC opóźnione załączenie RTX-132 220/230 AC/DC 120MIN
Przekaźnik czasowy RTX-132 przeznaczony do realizacji funkcji opóźnionego załączenia w układach automatyki i instalacjach przemysłowych oraz budynkowych; urządzenie jednofunkcyjne z regulacją czasu pracy w zakresie 10–120 minut, zasilanie 220–230 V AC/DC.
Cechy techniczne
- Funkcja: opóźnione załączenie (ON delay) z regulacją czasu.
- Zakres nastawy czasu: 10–120 minut (600–7200 s); regulacja analogowa.
- Napięcie sterowania: 220–230 V AC/DC (AC 50/60 Hz i DC).
- Wyjścia: 2 styki zwłoczne przełączne (2 × styk przełączny zwłoczny).
- Zdolność łączeniowa: 5 A przy obciążeniu resistywnym.
- Dokładność nastawy: ±5%; rozrzut czasu: 1% + 10 ms; czas regeneracji ? 0,1 s.
- Sygnalizacja: diody LED informujące o obecności napięcia zasilającego oraz stanie przekaźnika.
- Połączenie elektryczne: śrubowe terminale.
- Montaż: gniazdo 11-biegunowe (montaż panelowy/przemysłowy).
- Wymiary: szer. 36,5 mm × wys. 36,5 mm × gł. 80 mm.
- Dodatkowe cechy: brak wyjścia półprzewodnikowego; brak funkcji zdalnego sterowania.
Zastosowanie
- Sekwencje załączania urządzeń w automatyce przemysłowej (opóźnione załączanie obciążeń).
- Sterowanie rozruchem maszyn i urządzeń wymagających sekwencji czasowych.
- Sterowniki oświetlenia i systemy kontroli czasowej w instalacjach budynkowych.
- Panele sterownicze i rozdzielnice wymagające precyzyjnego odliczania czasu.
- Zastosowania ogólne wymagające niezależnej, analogowej regulacji czasu pracy przy zasilaniu 220–230 V AC/DC.
- Montaż i uruchomienie powinny być wykonane przez wykwalifikowany personel zgodnie z dokumentacją techniczną.
